Cross-border QSO YO-HA in benzile 47, 76 si 122 GHz

Mircea Bochis YO5AXB

Ideea primelor legaturi peste granita YO-HA in benzile de 47, 76 si 122 GHz s-a nascut acum doi ani in Austria in timpul celei de a III-a editii a expeditiei europene de microunde. Eram atunci in echipa cu Ernie, HG5ED si cu Wolfgang, OE4WOG, traficul mergea bine, legaturile la peste o 100 km in banda de 47 GHz mergeau bine si ne gindeam ca la incheierea expeditiei va fi foarte simplu sa realizam si aceste prime legaturi istorice YO-HA in benzile de 47, 76 si 122 GHz.

Lucrurile nu au stat deloc asa, intrucit s-a dovedit extrem de greu de gasit un punct de portabil in HA si altul in YO unde sa ai vizibilitate perfecta si distanta sa fie totusi de citiva zeci de km... cert este ca in acel an nu am gasit locul potrivit, iar in primavara lui 2017 Wolfgang, OE4WOG studiind din greu terenul cu ajutorul imaginilor de pe Google a gasit doua puncte care corespundeau scopului nostru. In HA acel punct se numea NAGYHEREKI avind locatorul KN07VE72JA, iar in YO localitatea SISTEREA cu locatorul KN17AD87KN. Distanta 20,6 km perfecta pentru benzile de 47 si 76 GHz dar cu semne de intrebare pentru 122 GHz daca conditiile meteo nu vor fi perfecte.

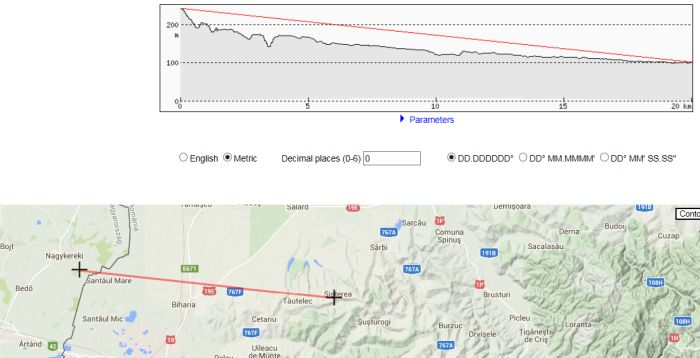

Harta folosita pentru efectuarea legaturilor

Nici in 2017 nu am reusit sa ne deplasam la fata locului si astfel a mai trecut un an si a venit anul 2018 care s-a dovedit decisiv, in data de 12 iunie la orele 08.00 UTC urmind sa incepem traficul. Ernie impreuna cu Wolfgang s-au deplasat la fata locului cu o zi inainte sa studieze terenul pe partea HA lucru pe care ar fi trebuit sa-l fac si eu dar fiind singur neexistind vreo pensiune prin apropiere am decis sa plec la drum doar in dimineata zilei de 12 iunie la orele 6 cu masina burdusita de echipamente.

Inca de anul trecut Bela, YO5TP si-a manifestat dorinta sa participe la un asemenea eveniment asa ca l-am anuntat din timp si urma sa ne intilnim la fata locului la orele 10 ora YO iar la orele 11.00 sa incepem testele de trafic. Eu am ajuns in zona cu putin inainte de ora 10.00 ora YO fiind totusi la o distanta de 200 km de casa iar Bela a ajuns in jur de 10.30. De Bela ma leaga placute amintiri din perioada cind am devenit radioamator in 1969 la Cluj urmind apoi ani minunati cu deplasari in portabil in concursurile de UUS.

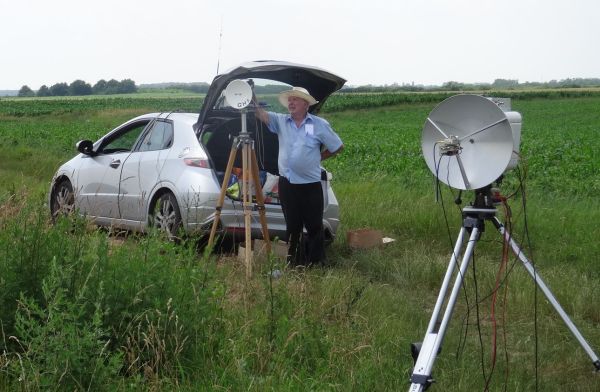

Mircea YO5AXB

Ajuns la fata locului, am inceput imediat ca montez cele trei transvertere pe tripoduri si sa studiez zona care din punct de vedere peisagistic s-a dovedit mirifica. Doua lucruri nu mi-au placut, iarba era umeda semn ca dimineata a plouat, nu tare dar a plouat si erau astfel toate sansele ca umiditatea din aer sa fie mare acest lucru fiind fatal in special pentru 122 GHz intrucit una din frecventele de rezonanta a moleculei de apa este exact linga banda de 122 GHz, iar la frecventa de rezonanta apa se comporta ca un absorbant pentru undele de la aceasta frecventa... este cum ai trece un burete uscat peste o masa umeda,buretele absoarbe tot... Al doilea lucru indispozant a fost ca exact pe directia de azimut de 280 grade pe care trebuia sa merg spre HA la distanta de cam 200 m se gasea un pom urias care inchidea orizontul, in rest totul deschis si superb. Orice obstacol de vegetatie este deasemenea fatal intrucit se comporta deasemenea ca un absorbant fiind materie organica...

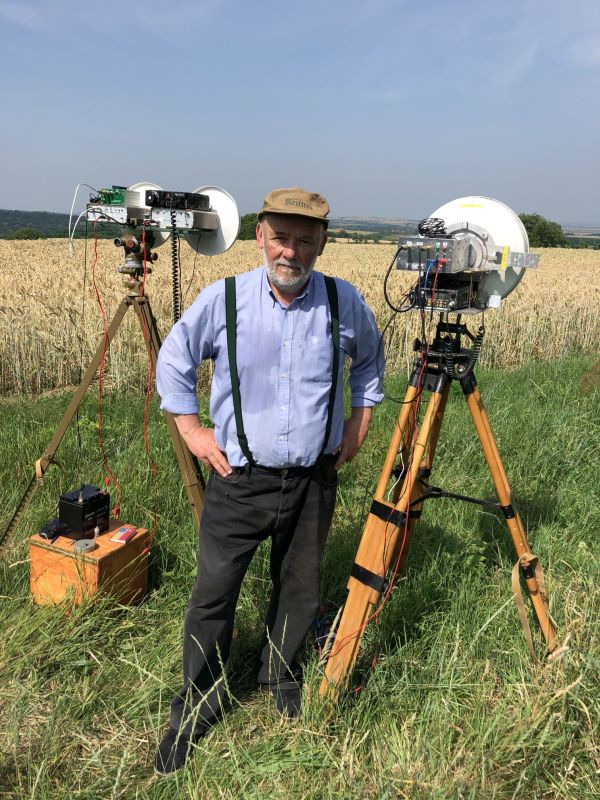

Ernie HG5ED/P. Echipamentul din dreapta este al lui Wolfgang, HA/OE4WOG/P

La 10.30 soseste Bela YO5TP, schimbam citeva cuvinte de aducere aminte iar la 10.45 fac un apel in FM pe 145.525 MHz spre Ernie si Wolfgang care imi raspund imediat si ma roaga sa fac o corectie de azimut la 275 grade si ca la ora 11.00 fix ora YO ma cheama si incepem procedeul de aliniere a antenelor. 275 de grade azimut s-a dovedit salvator intrucit treceam razant pe linga laterala pomului in directia HA.

Ora 11.00 fix tinind legatura prin handy pe 145.525 MHz incep sa caut semnalul trimis din HA in banda de 47GHz. Procedeul de aliniere a antenelor este foarte special si este absolut esential pentru stabilirea legaturilor, nu voi insista acum la descrierea lui intrucit nu acesta este scopul acestui articol. Dupa procedurile de rigoare semnalui lui HG5ED/P a sosit cu 59+20 dB aceiasi tarie la receptie fiind si semnalul meu in HA.

Am facut imediat primele legaturi istorice intre YO si HA in banda de 47 GHz atit in SSB cit si in FM. Legaturile in FM in aceste benzi confirma un semnal extrem de puternic intrucit puterile fiind mici FM ajunge cu greu la destinatie ocupind o banda mare. Am facut apoi imediat legatura de rigoare cu HA/OE4WOG/P urmind apoi la microfon YO5TP/P. Scopul fiind atins in proportie de 100% in 47 GHz, am trecut in banda de 76 GHz unde deasemenea prima legatura istorica intre YO-HA a fost facuta de mine impreuna cu Ernie, HG5ED/P tot cu semnale de 59+20 dB, a urmat apoi Bela la microfon iar dupa ce a terminat legaturile cu Ernie si Wolfgang am facut la rindul meu o legatura in aceasta banda cu Wolfgang.

Era deja trecut de orele 13, temperatua in aer +34C, umiditate 82%, soarele puternic a uscat iarba de dimineata, iar acum intreaga umiditate de pe iarba era in aer. La acest grad de umiditate speranta de distanta este de 2...4 km pentru banda de 122 GHz. In HA umiditatea era de 60% aceasta insemnind probabilitate de lucru in 122 GHz la 6...8 km. Cu toate acestea am incercat stabilirea legaturii, care in final s-a dovedit imposibil de realizat astfel ca scopul nostru nu a fost atins 100% urmind sa ne deplasam din nou in portabil de data aceasta doar pentru 122 GHz in a doua parte a lui octombrie 2018.

Puterile cu care am lucrat in 47GHz au fost de 1,50 mW, in banda de 76 GHz de 1,55 mW iar in banda de 122GHz de 200 µW [0,2mW]. Probabil ca puterea mea din 122 GHz vi se pare extrem de mica dar vreau sa va anunt ca este cea mai mare din Europa, restul avind puteri in jur de 100 µW [0,1 mW] sau chiar sub 100 µW...

Cam asta a fost, primele legaturi cross-border YO-HA in benzile de 47 si 76 GHz s-au facut, drumul este deschis, cine urmeaza?... Ma voi bucura enorm cind voi avea inca macar un partener real cu aparatura in aceste benzi, in HA este numai Ernie, HG5ED dar in OE sint deja 6...

Iata si doua filmulete care atesta legaturile:

73, Mircea, YO5AXB

Mircea Bochis YO5AXB

Articol aparut la 21-6-2018

1809

Inapoi la inceputul articolului

Comentarii (10)

  • Postat de Emil - YO5DND (yo5dnd) la 2018-06-21 11:46:47 (ora Romaniei)
  • Felicitari Mircea, ai dovedit recunoasterea internationala a activitatii tale in microunde,sper acum sa fie convinsi si unii radioamatori YO!

  • Postat de Silviu - YO8TK (yo8tk) la 2018-06-21 14:31:14 (ora Romaniei)
  • Frumoase preocupari si de inalta tinuta nu numai de inalta frecventa!!Respect!!

  • Postat de Mircea Bochis - YO5AXB (yo5axb) la 2018-06-21 17:16:45 (ora Romaniei)
  • Multumesc Emil si Silviu, daca aveti chef va astept cu drag la urmatorul test de 122GHz cross-border YO-HA...

  • Postat de Sorin - YO2MSB (yo2msb) la 2018-06-21 20:34:23 (ora Romaniei)
  • Nenumarate sunt caile inca nestudiate ale radioamatorismului. Iar tu, Mircea, le parcurgi cu succes pe unele dintre ele. Felicitari si toata admiratia mea pentru determinarea de a merge pe drumuri nebatatorite inca!
    Un mare Bravo! si pentru Bela pentru ajutorul dat unui prieten aflat la 200 km distanta.

  • Postat de Mircea Bochis - YO5AXB (yo5axb) la 2018-06-22 06:28:44 (ora Romaniei)
  • Multumesc Sorin pentru aprecieri.Bela nu a venit sa ma ajute pentru ca nu avea la ce...toata aparatura este personala,nu poate sa ma ajute nimeni la montarea ei pentru ca nu stie cum,Bela si-a manifestat de mult interesul sa asiste la aceste QSO-uri speciale si s-a deplasat la SISTERA din interes personal,evident ca dupa ce am facut aceste prime legaturi cross-border YO-HA l-am invitat si pe el sa faca QSO-uri in benzile respective,invitatie valabila pentru toti radioamatorii din YO.M-ar bucura mult ca la urmatoarele iesiri in teren sa vina si alti radioamatori pasionati de acest fenomen.73,Mircea,YO5AXB.

  • Postat de Florentin - YO9CHO (yo9cho) la 2018-06-22 13:18:46 (ora Romaniei)
  • Felicitari si succes in continuare pe 122GHz!

  • Postat de Bughesiu Carol - YO5PBF (yo5pbf) la 2018-06-22 21:47:35 (ora Romaniei)
  • Felicitari nea Mircea. Cateodata trebuie sa ai curaj si sa visezi. Si cum ceea ce visezi poate deveni relitate ..... Felicitari !!!

  • Postat de Mircea Bochis - YO5AXB (yo5axb) la 2018-06-24 08:49:56 (ora Romaniei)
  • Multumesc Florentin si Bobi Bughesiu pentru aprecieri.

  • Postat de BELA BARTHA - YO5TP (yo5tp) la 2018-06-26 11:04:11 (ora Romaniei)
  • Mircea,tin sa-ti multumesc si pe aceasta cale pentru invitatia de a asista si participa la QSO-urile memorabile in microunde in banda de 47 si 76 Ghz.
    A fost foarte interesant si fascinant.
    Sper sa mai pot participa alaturi si de alti colegi radioamatori la asamenea evenimente.
    Multe FELICITARII pentru aceste rezultate remarcabile in domeniul microunde.Deasemenea pentru efortul fizic si material.
    Mult succes in continuare si sanatate de Bela YO5TP.

  • Postat de Mircea Bochis - YO5AXB (yo5axb) la 2018-06-26 15:48:47 (ora Romaniei)
  • Multumesc Bela.
