Alimentatorul are la baza un transformator de 1.1KVA destul de mic ca gabarit insa foarte greu (cca 10Kg). Schema e destul de simpla, un redresor cu o punte de 40A urmat de un electrolitic de 100000uF si un releu electronic dublu cu triacuri pentru temporizarea si limitarea automata a curentului la pornire pentru protectia condensatorului de filtrare. Alta functie a releului este decuplarea sursei in caz de supracurent/supratensiune ca parte din sistemul de protectie general.

Recunosc ca am fost destul de suspicios cand am realizat ca alimentatorul nu este stabilizat, poate chiar dezamagit. Insa Tensiunea DC care este in gol de 53Vcc scade doar 1-1.5V in sarcina continua de 25A ! Explicatia pe care am primit-o de la Nobuki este ca secretul sta in transformatorul, a carei tensiune in secundar scade extrem de putin in sarcina. Am masurat cu un osciloscop riplul pe linia de DC si este foarte redus ca urmare a celor 100000uF din filtrare. Nu as fi abordat niciodata aceasta conceptie de proiectare insa cu rezultatele "de facto" nu poti sa te contrazici.

O imagine de ansamblu al interiorului amplificatorului se poate vedea in fotografia nr. 3.

Fotografia nr. 3

Modulul de control si protectie contine un numar de circuite care permit apararea linearului intr-o gama larga de evenimente:

Am incercat protectia termica astupand orificiile de iesire a aerului din amplificator; am scurtcircuitat borna de antena si am deconectat complet antena; am emis in 160m pe o antena de 20m; am excitat linearul cu 100W. In toate cazurile protectia a actionat instantaneu.

Modulul filtrelor de iesire (Fotografia nr.4) contine 6 filtre de tip Cheybashev pe toruri de ferita iar condensatorii sunt de mica argintata la 1kV. Cele 6 filtre trece jos, acopera domeniul de 30MHz astfel: 1.8MHz; 3.5MHz; 7MHz; 10/14MHz; 18/21MHz si 24/28MHz. Comutarea filtrelor se face atat pe intrare cat si pe iesire cu relee incapsulate care nu prea mi-au inspirat initial incredere pana am desfacut unul si am remarcat lamelele scurte si contactele argintate mari, de cca 4mm diametru si 1.5mm grosime.

Fotografia nr. 4

Placa cu senzorii RF contine sondele unui dublu wattmetru/reflectometru montat atat pe intrarea cat si pe iesirea amplificatorului. Wattmetrul/reflectometrul transmite tensiunile detectate la placa de control care proceseaza atat valorile puterii de excitatie cat si valorile puterii de iesire directe si reflectate si actioneaza in caz de nevoie protectiile necesare. Wattmetrul/reflectometrul are un circuit care nu necesita calibrare de cap de scala, fiind automat si compensat in frecventa, afisand puterea medie. Ca precizie se apropie de wattmetrul Bird 4328, diferentele fiind minore. Pe aceiasi placa este amplasat si releul de antena principal, incapsulat si care este suficient de rapid ca sa lucreze QSK in telegrafie si in modurile digitale unde nu a fost nevoie de setat programul pentru timpi lungi de comutatie Tx/Rx.

Proiectarea termica a amplificatorului este eficienta incluzand o idee simpla care imbunatateste performanta termica a ansamblului RF. Modulul de putere amplasat pe radiator este inchis pe partea aripioarelor si pe lateral creind astfel un tunel termic aerului care intra numai prin deschiderea ventilatorului de racire (amplasat pe panoul din spate) si care este fortat sa treaca transversal prin toate aripile de racire ale radiatorului de aluminiu. Al doilea flux de aer rece de la ventilator trece imprejurul transformatorului de putere si a puntii de redresare integrate in drum spre unica iesire amplasat la nivelul superior al modulului RF. Ventilatorul de 24V are viteza variabila controlata de modulul de comanda si protectie si mai functioneza cateva zeci de secunde dupa stingerea amplificatorului.

Iata specificatiile tehnice de baza date de producator :

Iata masuratorile dinamice pe care le-am efectuat in cadrul acestui articol:

Comentarii la testul de curatenie spectrala

Concluzii generale

Amplificatorul nu are antena tuner automat insa eu folosesc antenele rezonante cu SWR < 2. Pana la aceasta cifra puterea de iesire nu este afectata de loc, o usoara reducere apare la SWR 1:2.5 iar la SWR 1:3.2 protectia este actionata si releul de antena deconectat.

Comutarea de TX/RX este foarte rapida ceea ce permite lucrul QSK in conditii excelente fara complexitatea circuitelor secventiale intalnita la alte amplificatoare. Releele sunt foarte tacute la fel si ventilatorul de racire care are elicea pe rulment.

Nu am observat diferente in lucrul cu si fara ALC-ul conectat. Semnalul este curat si am primit controale foarte bune.

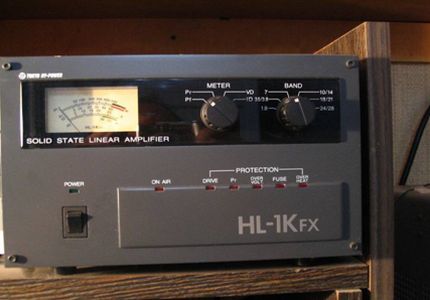

Din punct de vedere al constructiei mecanice, HL1Kfx este foarte solid si bine proiectat. Accesul la parte din circuite se face prin rabatarea modulului de RF ceea ce a permis miniaturizarea amplificatorului.

Singura problema pe care am avut-o a fost o vibratie nu prea puternica dar totusi destul de iritanta care aparea la 2-3 minute dupa intrarea in functie. Nici una din solutiile clasice de "inabusire" a zgomotului nu a a avut efect. Un scurt e-mail lui Nobuki a revelat ca la o anumita serie de ventilatoare, apare o rezonanta intre ventilator si capacul superior care era prins de sasiu pe partea laterala de jos cu 2 suruburi. Adaugarea unui surub de prindere suplimentar pe ambele parti a rezolvat problema complet. Insa gaurile care a trebuit data in sasiul de otel in conditiile ca in acea zona se aflau placi si forme de cablu, a fost cam laborioase.

Posesorii de transceivere mai vechi fara posibilitatea de a reduce puterea de excitatie, vor trebuie sa recurga la un ALC destul de agresiv. Amplificatorul are un castig de aprox 11-12dB, asa ca excitatii de 80-100W actioneaza circuitul de protectie si linearul trebuie resetat.

Morel Grunberg 4X1AD

Articol aparut la 1-5-2005
