Toata lumea (ma refer aici la clasa activa a radioamatorilor) viseaza sa aiba KWatti in antene. Ca sunt pentru unde scurte sau pentru unde ultrascurte, visul nostru este comun - finale zdravene si KWatti pe masa. Din aceasta idee s-a nascut probabil si cugetarea "Life's too short for QRP". Cat de adevarata este, doar fiecare din noi poate sa stie.
Ideea KWattilor in antene este foarte normal sa ma atinga si pe mine. Mi-aduc aminte de inceputuri; aveam doar un simplu final in 144MHz cu QQE 06/40, constructie proprie, dupa planurile lui DJ6CA (inca mai pastrez aceste planuri – extrase din UKV Berichte 4/1976). Finalul scotea undeva in jurul la 100W si eram tare mandru cu realizarea mea.
Am si acum acest final, este plin de praf dar intreg; desi nu l-am mai pornit de ceva vreme, sper functional si nu stiu de ce il privesc astazi cu alti ochi. Adevarul este ca refuz si mi-e frica sa constat ca de fapt arata groaznic, neingrijit, fara o cutie adecvata, fara fete laterale, cu un alimentator separat lucrat intr-un acvariu, lipituri scuipate, fara estetica, butucanos. Mi-e frica zic, deoarece a fost prima si marea mea dragoste in 144 MHz si in mintea mea trebuie sa ramana ceva similar unei bijuterii de valoare si numai amintiri placute. Nopti intregi cum ma chinuiam sa lucrez ceva in meteor – scatter. Eram foarte activ, ma chinuiam si insistam in ideea mea si eram fericit pentru orice statie lucrata si nu odata, vizibil marcat de esecuri mi-am zis: daca as fi avut acum macar 1 KW ce usor as fi lucrat.
Anii au trecut, pasiunea pentru radio nu. Chiar s-a accentuat as putea spune.
Am acum pe masa un final cu GS35b, final care da out 1,7 KW, alimentat la 3,6 KV. Daca iti pui mintea cu aceasta lampa, la 4 KV tensiune anodica, poti atinge si 2 KW. Ar trebui sa fiu fericit, nu ?
Dar adevarul este cu totul altul si-mi rasuna in urechi cuvintele bunului prieten din Germania, DF5NK – Frank : "Remember, big power, big problems" La data aceea nu am vrut sa-l ascult, insa acum o sa-mi scot palaria in fata lui, prima data cand il voi revedea (sper sa vina la mine in vizita si anul acesta) si am sa-i spun ca avut dreptate.
Poate alti radioamatori au un alt punct de vedere, pentru ei istoria s-a scris altfel, dar eu vreau sa va spun realitatea asa cum o vad si o simt eu, dar mai ales ce a insemnat pentru mine personal, acest final de aproape 2 KW in 144 MHz.
In primul rand, nu trebuie deloc neglijata latura financiara. Nu am sa intru in detalii despre fiecare componenta in parte insa sunt cateva foarte importante din care enumeram :
- tubul GS35b care costa undeva la 150 Euro bucata;
- turbina centrifugala de racire care am dat pe ea 125 Euro;
- aluminiu de 1,5mm o foaie intreaga – 150 Euro;
- transformatoarele: unul pentru tensiunea anodica (primar 220V/secundar 3 x 800V/1A) si altul pentru tensiunea de filament si comanda relee, peste 300 Euro (toate trafurile din toate finalele mele, sunt numai de la www.petra-toroid.ro de care sunt foarte multumit) ;
Cam in jurul la 1000 Euro se ridica numai constructia acestui final. M-am consolat cu ideea ca finalele de puteri mari nu sunt ieftine nicaieri. Dar asta nu este tot, GS35B fiind o trioda de numai 13dB, are nevoie la intrare de putere mare. Excitat doar cu 50W din Yaesu FT 847 am reusit o putere output undeva pe langa 950W. Ca sa obtin 1,7 KW am avut nevoie de 140W si pentru asta a trebuit un alt amplificator suplimentar. Folosesc un amplificator solid state, Sommerkamp SLA 200, pe care am dat 350 Euro si asa cum este normal si un alt alimentator separat, doar pentru acest amplificator; alimentator capabil de a livra peste 40A si care la randul lui m-a mai costat alti 130 Euro.
Ieftin nu ? Ehhh...si de aici au inceput si problemele adiacente. Probleme adiacente, dar al caror pret este cu mult mai mare decat cel al finalului propriu zis. Daca as fi stiut la ce ma inham poate era mai bine .... Dar s-o luam cu inceputul:

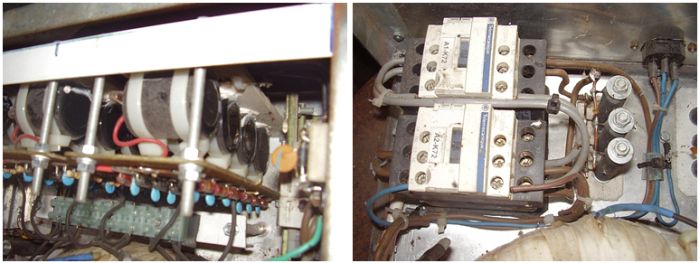

La primele porniri ale transformatorului, cand am vrut sa masor tensiunile din secundar, am reusit performanta de a lasa toata casa pe intuneric in repetate randuri. Lucrari de sudura cadru, gaurire, pilire, etc... Toata lumea se pricepe sa adune niste piese intr-o cutie, problema este sa faci si sa functioneze. Pana am reglat circuitul de soft start al alimentatorului am reusit sa-mi enervez consoarta de mai multe ori, prin intreruperea tensiunii din casa, incat ajunsa la exasperare, mi-ar fi aruncat cu placere transformatorul pe geam, insa cele aproape 20 Kg ale trafului (si de marimea unei oale medii), fata de cele 50 Kg ale nevestei, au invins si a abandonat ideea.
In final a rezultat un alimentator mare cat un geamantan si greu ca o haltera, evident ca nu poate fi mutat prea usor din loc si care pentru a preveni hernia (ca tot sunt si student in anul 4 la Farmacie) este indicat sa fie manevrat de 2 persoane. Ca sa evit diferente mari de potential in interiorul transformatorului, am optat pentru un trafo cu 3 infasurari secundare, fiecare de aproximativ 800Vac/1A, obtinand 3 sectiuni de 1200Vcc dupa redresare si inseriere dau un total de 3,6 KV. La 3,6 KV se cam ia tensiunea dupa tine prin casa, asa ca de frica, am luat masuri speciale si am folosit mufe si conductoare si conectica - speciale de HV cumparate din U.S.A. – Millen HV Connectors - www.surplussales.com/wire-cable/hvwire-2.html ;
Nici finalul nu este mic, asa ca tot ansamblul final rezultat este de marimea unui minifrigider.
Lucrarile de constructie fiind incheiate am trecut la probe si reglaje finale.
Casa in care locuim este veche, am aflat cu aceasta ocazie s-a fost folosit la vremea respectiva pentru toata instalatia electrica (atat iluminat cat si prize), un conductor de aluminiu de 1,5 mmp in sectiune. Instalatia electrica nu a rezistat bunelor mele intentii. Asadar, ca o consecinta fireasca, am ars instalatia electrica de prize din perete. Nu numai atat, in timpul probelor, un prelungitor (culmea de 16A dar made in China probabil) a luat foc. Asta nu ar fi ceva neobisnuit, cu totii am vazut prelungitoare topite din cauza curentului excesiv, dar ceea ce s-a intamplat a fost in cazul meu, mult mai rau; am ars si o perdea (piesa din zestrea sotiei mele); o renumita perdea de Pascani (carpele nefiind specialitatea mea, habar nu am ce inseamna si ce valoare ar putea avea asa ceva). Noroc ca sotia a vazut la timp ca perdeaua s-a aprins, altfel probabil as fi reusit sa dau si foc la casa.
Cu mandrie va spun ca a fost cel mai tare semnal pe care urechile mele l-au auzit vreodata, semnal neasteptat, venit din gura sotiei mele, precum si diverse "urari" la adresa finalului meu. Din anumite motive, ele nu se pot reproduce aici.
Am fost obligat sa inlocuiesc toata instalatia electrica din casa (era impropriu sa refac numai portiunea de circuit distrusa) operatiune care a necesitat timp si bani, pereti sparti, zgomot, ipsos si moloz, zugraveli si alte chestii. Cu gandul la echipamentul meu de radio, am facut o dimensionare corecta, o realizare ingrijita si de calitate. Ma asteptam sa primesc ceva laude pentru lucrare, rezolvasem mai vechile probleme de alimentare pentru masina de spalat, aparatura electrocasnica de bucatarie, etc... dar surpriza !! Aveam reclamatii. Socrul meu a fost cel mai nemultumit, dat fiind faptul ca el conecta aparatul de sudura direct in busoanele de portelan din vechiul tablou si acum, cu noul tablou cu sigurante moderne acest lucru nu mai era posibil.
Rezolvand instalatia electrica de interior, am primit unda verde sa continui testarea noului final...dar nu in casa. Asa ca m-am mutat in garaj. Am pregatit acolo o masuta si am montat tot echipamentul de care aveam nevoie. Nu am avut sarcina artificiala pentru 2KW, asa cam am incercat sa testez pe o antena home made, dar care stiam ca merge bine.
La putere mica totul parea sa functioneze ok. Primul care a cedat a fost un reflectometru de fabrica pe care scria 1KW, dar la putin peste 850W a iesit fum din el. Am inlocuit reflectometrul. Apoi si antena a cedat; s-a impuscat cablul de 75 ohmi cu care aveam facuta adaptarea. Testul s-a incheiat si nici macar nu depasisem 1 KW.
Am tras concluzie clara: ori folosesc o antena special construita pentru putere mare, dar nu aveam aceasta antena disponibila, ori sa folosesc mai multe antene sinfazate ca sa distribui uniform puterea pe fiecare in parte. Dar unde sa amplasez acest sistem. Nu aveam pilon si fara nu se putea monta asemenea sistem. Casa noastra este parte dintr-un teren comun al familiei, impartit in 3. In dreapta este proprietatea fratelui scorului meu (avem casa corp comun cu ei – acelasi acoperis) si in stanga este proprietatea unei surori a soacrei mele. Nu exista decat un gardut formal intre aceste ultime 2 proprietati, dar toate utilitatile – apa, energia electrica, canalizarea, etc... sunt in comun (din motive economice au facut doar cate un bransament) si apoi totul se divizeaza in curte. Ideea salvatoare a venit uitandu-ma peste gardut, in curte la sora soacrei mele. Ei au gandit ca vor construi o casa cu etaj, au facut parterul si s-a turnat placa peste parter. Probabil in viitor se vor inalta, dar platforma de beton parea acum locul inalt si perfect pentru constructia mea. Asadar a doua zi, dupa primirea acordului, am inceput construirea pe platforma de beton, sistemul de 4 antene. A durat ceva pana am construit intregul sistem de EME (4 antene de 9 elementi DK7ZB, un fel de minipilon, cadru metalic, etc...)
A venit si ziua mult asteptata, EME QRV cu final de mare putere, sistem de 4 antene, preaplificator, computer, interfata, etc... Un singur dezavantaj, nu aveam rotoare. Atat azimutul cat si elevatia le faceam manual, dar acest aspect l-am considerat minor. Nu a fost chiar minor, nu puteam lucra decat daca aveam contact vizual cu luna, cum aveam sa descopar ulterior. Daca luna nu se vedea, nu puteam lucra ca nu stiam unde este.
Mi-am instalat tabara chiar sus, pe platforma, sub cerul liber, in apropierea antenelor. Am dus alimetare, impamantare, internet, desktop computer si cu mare emotie am asteptat luna. A iesit luna, am auzit primele statii si am vrut sa trec in emisie. Alte surprize !!! Din cauza traseului lung tensiunea de alimentare scadea foarte mult, lumina se ofilea, dar cel mai rau era ca emisia bloca computerul (disparea efectiv mouse de pe ecran). Nu mai vorbesc de zgomotul facut de turbina si de clantanitul releelor la comutari.
A doua zi, cum a deschis la magazin, mi-am cumparat laptop. Alti bani alta distractie. Seara sus pe casa la EME. In sfarsit am lucrat primele statii. Nu a fost nevoie de putere mare, 500W au fost suficienti. Mi-a fost frica sa nu cada prea mult tensiunea in emisie si sa am probleme cu tot neamul.
Asa am continuat o buna perioada de timp. Lucram statie dupa statie, eram mandru si in al 9-lea cer. Insa au venit si zile in care propagarea nu m-a mai ajutat si a trebuit sa maresc puterea, doar aveam final de aproape 2 KW. Furat de QSO, s-a intamplat exact ceea ce nu vroiam. A scazut foarte mult tensiunea in toate cele 3 locuinte si s-au stins televizoarele exact in timpul emisiunii "Din Dragoste" preferata comuna a familiilor, inclusiv a sotiei mele. Nu va spun ce "bucurosi" au fost toti. Faza s-a repetat de mai multe ori, am exasperat tot neamul si intr-un final am ajuns la concluzia ca nu pot mari puterea asa cum doream eu, in nici un loc din cele 3 proprietati. Ce era de facut ? Simplu as putea spune – alt bransament, separat, la energie electrica, pentru casa noastra. Asa cum am mai spus cu alte ocazii, alti bani alta distractie. Avize, autorizatii, materiale, firme, etc... dar s-a trecut si de faza asta. Aveam acum bransament separat, cu priza de pamant, cu tot tacamul, puteam trece la marea emisie de putere.
M-am dat jos de pe platforma cu tabara, fiindca se apropia toamna si incepeau ploile. Mi-am instalat cartierul general, jos in curte sub un cort. Am migrat in mai multe locuri din curte, fiindca era cald noaptea, se dormea cu geamurile deschise si zgomotul turbinei si clantanitul releelor din sequrncer, deranja lumea. Intr-o astfel de zi ploioasa, ca un sultan, la cort, am avut cinstea de a primi vizita lui Codrut YO3DMU, aflat in concediu la mare.
Cat au fost ploi am stat cuminte in cortul meu, stiind ca cei 3,6 KV nu se impaca prea bine cu umiditatea excesiva din exterior. Au trecut si ploile, eram iar gata de QSO-uri cu putere mare. Am luat un sked, am marit puterea, am trecut in emisie si... mi-a luat foc releul coaxial si cablul la intrarea in simetrizor. Stop emisie. Releu distrus, mufe arse, cablu ars. Releul, dupa o minutioasa remediere demna unui ceasornicar, l-a reparat Nea Nicu YO4AX (ex. YO4APE, dar nu mai poate fi folosit la putere mare). Perfect pana aici. Insa nimic nu ma putea opri. Am sunat la Adrian YO9FRJ si am facut un schimb de experienta cu el. A doua zi eram in Ploiesti, sus pe terasa blocului la Adrian. Am vazut sistemul lui si am bagat la cap ce trebuie inlocuit in sistemul meu de EME, ca sa nu mai am probleme.
Dupa 1 KW, mufele N nu te mai ajuta, chiar si cele de buna calitate pot ceda. Asadar am schimbat toate cablurile, conectica si releul coaxial de putere. Am cumparat un releu de calitate, capabil sa suporte fara probleme 3KW, cu bobina la 50V, cu mufe 7/16, la pretul de 600 euro.
In sfarsit dupa aproximativ 3 ani, am ajuns la mult visata putere de aproape 2 KW in 144MHz. Aveam in emise aproape 2KW, lucram tot ce auzeam, cu semale consistente, statiile veneau una dupa alta. Satisfactiile si rezultatele nu au intarziat sa apara.
Nu stiu de ce dar KWattii nu mai au acum acelasi farmec asa cum aveau in visele mele de incepator. Stiti de ce? Din complicat totul s-a transformat in simplu. Apesi TX si corespondentul te aude fara probleme. Nu mai are farmec, a devenit o rutina. Nu ma mai trece acelasi fior – ma aude sau nu, il lucrez sau nu. Am devenit mai comod, mai pretentios, mai izolat, nu mai sunt interesat de multe din QSO-uri (de exemplu anul asta am lucrat o singura statie – OY4TN Feroe in 144/EME), nu mai raspund la oricine si lucrul asta ma ingrijoreaza. Eu nu eram asa. Din vanator am devenit vanat. Sa fie oare KWattii de vina ?
Pe de alta parte daca fac un simplu calcul la cat am ajuns cu cheltuielile in Euro/KW ma apuca groaza. Cu banii cheltuiti cred ca sigur as fi putut sa vad pe viu tarile pe care doar le-am lucrat in EME.
Aveam in emisie, ziceam, fiindca acum am un nou obstacol, de data asta natural, un dar de la Dumnezeu, un baietel in varsta de 1 an si 3 luni (la data articolului) si de la nasterea lui am oprit orice emisie. Deschid statiile numai cand nu este el prezent in casa. Ba mai mult, am demontat si sistemul de antene, ca sa nu mai pot emite daca apare ceva rar si tentant.
Nu stiu daca este bine sau rau, dar nu vreau ca fiul meu sa creasca cu KWattii in cap. Mi-e greu sa cred ca asemenea putere nu deranjeaza pe nimeni, nu bruiaza alte emisiuni sau nu dauneaza cumva sanatatii. DX-urile altadata mult ravnite, acum trebuie sa astepte. Nu vreau sa fac experiente tocmai pe fiul meu.
Si uite asa marele meu final a ajuns acum la pastrare sub masa, in asteptarea unor alte vremuri, in timp ce mie imi trece alt gand nastrusnic prin cap, sa-mi cumpar o casa la tara, cu ceva teren liber, departe de oras, unde sa-mi fac iar de cap, fara sa deranjez pe nimeni.
Mi-e frica sa cer inca acordul sotiei, nu stiu cum va reactiona, sunt vremuri de criza, totul trebuie pregatit cu mare grija. O asa suma de bani nu o pot trece sub tacere si ma intreb acum, dupa atata vreme : sunt KWattii prietenii mei ?? Ne dorim putere mare ??
Retineti: "Big power, big problems"
- Liviu Babi YO4FNG
-
