Dimensionarea unui adaptor de antenă

Gheorghe Oproescu - Tavi YO4BKM

            Introducere

            Cunoscute sub diferite scheme şi denumiri, adaptoarele de antenă sunt dispozitive care adesea se realizează de radioamator. Personal am două asemenea adaptoare construite “pe colţul mesei” care, în afară de dezavantajul unor manevrări mai migăloase şi care consumă timp, au performanţe identice cu un adaptor industrial sau automat, măsurate cu instrumente specializate (tnx YO4CAI, Valentin). Ca schemă am ales una din cele mai simple, figura 1, fără comutări ale inductanţelor sau cu cât mai puţine comutări, singura problemă fiind asigurarea plajei de valori ale condensatorilor variabili. Unii recomandă şuntarea inductanţei  la frecvenţe peste 7 sau 10 MHz dar se poate folosi fără această inductanţă şi la frecvenţe joase.  Experimental se poate constata dacă plaja de valori ale condensatorilor variabili permite acordul optim pe poziţii care să nu fie cap de cursă, alegând componentele care realizează acest lucru sau introducând în circuit capacităţi fixe prin tatonări. Dar ce te faci când, pe 7 MHz de exemplu, ajungi să testezi chiar capacităţi nule (precum  şi  scoase din circuit) şi nu ai cum să-ţi dai seama dacă ai găsit optimul manevrând numai ? Cum trebuie modificate inductanţele şi ce efect vor avea pe celelalte benzi de frecvenţă? Pentru a rezolva comod astfel de situaţii am realizat un instrument virtual al circuitului de mai sus care permite cercetarea lui în orice condiţii. Ţinând cont de capacităţile şi inductanţele parazite necuprinse în calcul, erorile (măsurate) ale adaptorului virtual nu trec de 12%, ajungând la max. 8% la o construcţie foarte îngrijită (conexiuni scurte, fără bucle, conductor minim 1,5 mm diametru).



Text Box:

Figura 1. Adaptor de antenă

            Modelul teoretic.

            Un adaptor de antenă (după unii un dispozitiv de “păcălit” antena şi pe fraieri) trebuie ca, indiferent impedanţa sarcinii legate la ieşirea sa, să ofere emiţătorului o impedanţă compusă dintr-o parte pur rezistivă de 50W şi una pur reactivă de 0W. Altfel spus, impedanţa echivalentă  la intrarea în adaptor trebuie să fie de forma , unde  . Valoarea impedanţei  depinde de valorile elementelor de circuit (inductanţe şi capacităţi) şi de impedanţa care apare la capătul de jos al liniei de alimentare a antenei, Z. Cât priveşte valoarea lui Z aceasta este egală cu valoarea impedanţei antenei (reală sau complexă) dacă linia de alimentare are lungimea cât un multiplu întreg de seminde calculate în cablu, ţinând cont de factorul de velocitate sau, în alte cazuri, se calculează după cum am arătat detaliat în [4].

            Pentru a afla valoarea  am procedat astfel:

            -Am scris legile lui Kirchhoff pentru curent alternativ în cele 4 ochiuri independente şi în două noduri (maximul de ecuaţii ce se pot scrie), obţinând un sistem de şase ecuaţii cu şase necunoscute (I, , , , ,  ) ;

            -Din rezolvarea sistemului am aflat valoarea curentului I (număr complex!);

            -Am aflat impedanţa  din expresia  (număr complex!).

            Pentru o putere de 100W şi o sarcină pur rezistivă de 50W tensiunea de radiofrecvenţă furnizată de emiţător are valoarea efectivă de cca 70V. Un calcul analitic care să conducă la o expresie pentru   este aproape imposibil de făcut, mai ales dacă ţinem cont de faptul că toate mărimile sunt numere complexe şi, mai mult, nici nu merită osteneala ţinând cont de ajutorul oferit de calculatoarele numerice de astăzi. De aceea, construind un soft corespunzător în mediul Delphi 6, am efectuat calculele ce duc la aflarea curentului I şi a impedanţei  pentru câteva zeci de mii de valori ale capacităţilor ,  şi  şi cunoscând valorile tuturor componentelor circuitului. Am luat în calcul inclusiv rezistenţele proprii fiecărei bobine precum şi inductanţele mutuale între fiecare două câte două bobine, ceea ce a ridicat mult precizia modelării matematice. Rezolvarea sistemului am făcut-o prin metoda Gauss imbunătăţită de subsemnatul [3] şi aplicată la numere complexe iar soluţia am afişat-o grafic, unde se poate urmări influenţa acestor capacităţi precum şi apariţia valorilor de 50W pentru partea rezistivă şi 0W  pentru partea reactivă a impedanţei , respectiv dacă ele apar sau nu pe plaja de valori ale capacităţilor ,  şi . Softul realizat permite modificarea dimensiunilor fiecărei bobine precum şi a valorilor impedanţei Z, având o interfaţă grafică foarte prietenoasă şi comodă, oricine mi-l poate cere prin postă electronică şi nu îl voi refuza.

            Ecuaţiile folosite sunt:





            În ecuaţiile de mai sus  am folosit notaţiile:

            s este variabila complexă a transformării Laplace, la noi s=jw, w fiind pulsaţia curentului alternativ w=2pn, n=frecvenţa;

                        este inductanţa mutuală între bobinele  şi  în H;

             este rezistenţa proprie conductorului bobinei , în W

            Inductanţa unei bobine se calculează cu relaţia  unde dimensiunile sunt în cm iar L rezultă în mH. Inductanţa mutuală se calculează funcţie de natura cuplajului dintre bobine. Între  şi  fiind cuplaj strâns ( foarte aproape şi peste , ambele la fel de lungi) se foloseşte . Pentru bobine adiacente ( şi ) se foloseşte relaţia  cu  inductanţa bobinei cu dimensiunile rezultate din însumarea lungimilor sau numărului de spire. Pentru celelalte cazuri, dar cu bobine coaxiale, se foloseşte schema de mai jos, figura 2 [1].



Text Box:
Figura 2. Inductanţa mutuală, schemă de calcul





            Toate dimensiunile sunt în cm iar inductanţa mutuală rezultă în mH.

Text Box:
Figura 3. Componenta reală a lui  ,
 frecvenţa=14,25MHz

Text Box:

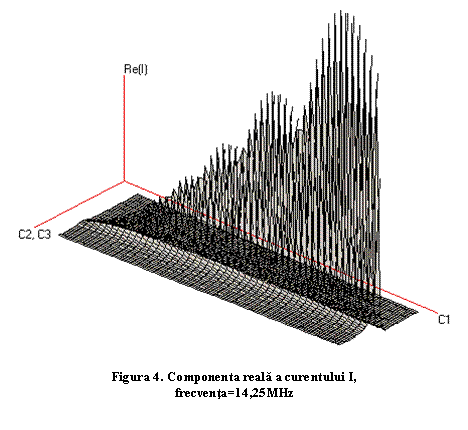

Figura 4. Componenta reală a curentului I,
frecvenţa=14,25MHz

            Rezultate şi discuţii

            Rulând softul ce l-am realizat am putut constata că:



            1. Componenta reală a impedanţei  nu depinde, pentru o anumită frecvenţă, decât de valorile capacităţilor  şi , indiferent de valorile pe care le poate lua , figura 3. Se mai observă că sunt foarte multe valori de acord pentru capacităţi la care componenta reală are valoarea de 50W.

            2. Curentul de intrare în adaptor, I, depinde de valoarea tuturor capacităţilor, figura 4. Acest lucru nu poate fi motivat decât printr-o dependenţă de  a părţii imaginare a impedanţei .



Text Box:
Figura 5. Componenta imaginară a lui  ,
 frecvenţa=14,25MHz
            3.Componenta reactivă a impedanţei   depinde de toate capacităţile, figura 5, existând la orice frecvenţă grupări de valori la care această componentă este nulă şi la care curentul I este maxim. Maximul absolut al curentului I se obţine numai pentru cazul format de   şi .

            Multiplele maxime relative ce se văd în figura  4 arată că sunt posibile mai multe acorduri practice după criteriul “trecerii prin maxim a curentului I funcţie de ”, dar numai un singur maxim asigură transferul celei mai mari puteri.



            Un model de pagină ecran a softului construit de subsemnatul pentru a studia adaptorul de antenă prin metode virtuale se vede în figura 6, rotită cu 900 pentru a nu-i reduce scara de prezentare în pagină şi a fi cât mai lizibilă. De aici se poate vedea cât de multe comenzi se pot da pentru a cerceta soluţia furnizată de soft (rotiri, deplasări şi zoom) în 3D precum şi pentru a seta valorile constructive şi funcţionale ale adaptorului cum ar fi dimensiunile bobinelor (diametru, lungime, număr de spire) frecvenţa de lucru, valorile mimime şi maxime ale capacităţilor.













Softul cu care se pot cerceta astfel de adaptoare se descarca de AICI.

            Bibliografie

[1] Smirenin B.A. Manual de radiotehnica, vol. I . Editura Energetica de Stat, 1953.

[2] Smirenin B.A. Manual de radiotehnica, vol. II. Editura Energetica de Stat, 1954.

[3] Gheorghe Oproescu, Ghiorghe Cauteş. Metode numerice şi aplicaţii. Edituta Tehnica Info, Chişinău, 2005, ISBN 9975-63-254-8

[4] Gheorghe Oproescu. Din nou despre adaptarea antenelor la TX, Radioamator.ro. 03.12.2010

Gheorghe Oproescu - Tavi YO4BKM
