| #V-238719 - Controler PA HF LDMOS v2.1 |
| Tipul anuntului: | Vanzari | |
| Categorie: | KITURI SI MONTAJE ELECTRONICE | |
| Anunt introdus la: | Vineri, 29 aug 2025 - 15:56:43 | |
| Autor: | Marius (yo6rk) | |
| Indicativ radio: | YO6RK | |
| Email: | ||
| Telefon: | ||
| Adresa postala: | ||
| Pret: | IN TEXT | |
| Informatii suplimentare: | ||
| Aceasta este ultima versiune (si cred ca ultima) pentru placa de protectie si control destinata amplificatoarelor LDMOS.

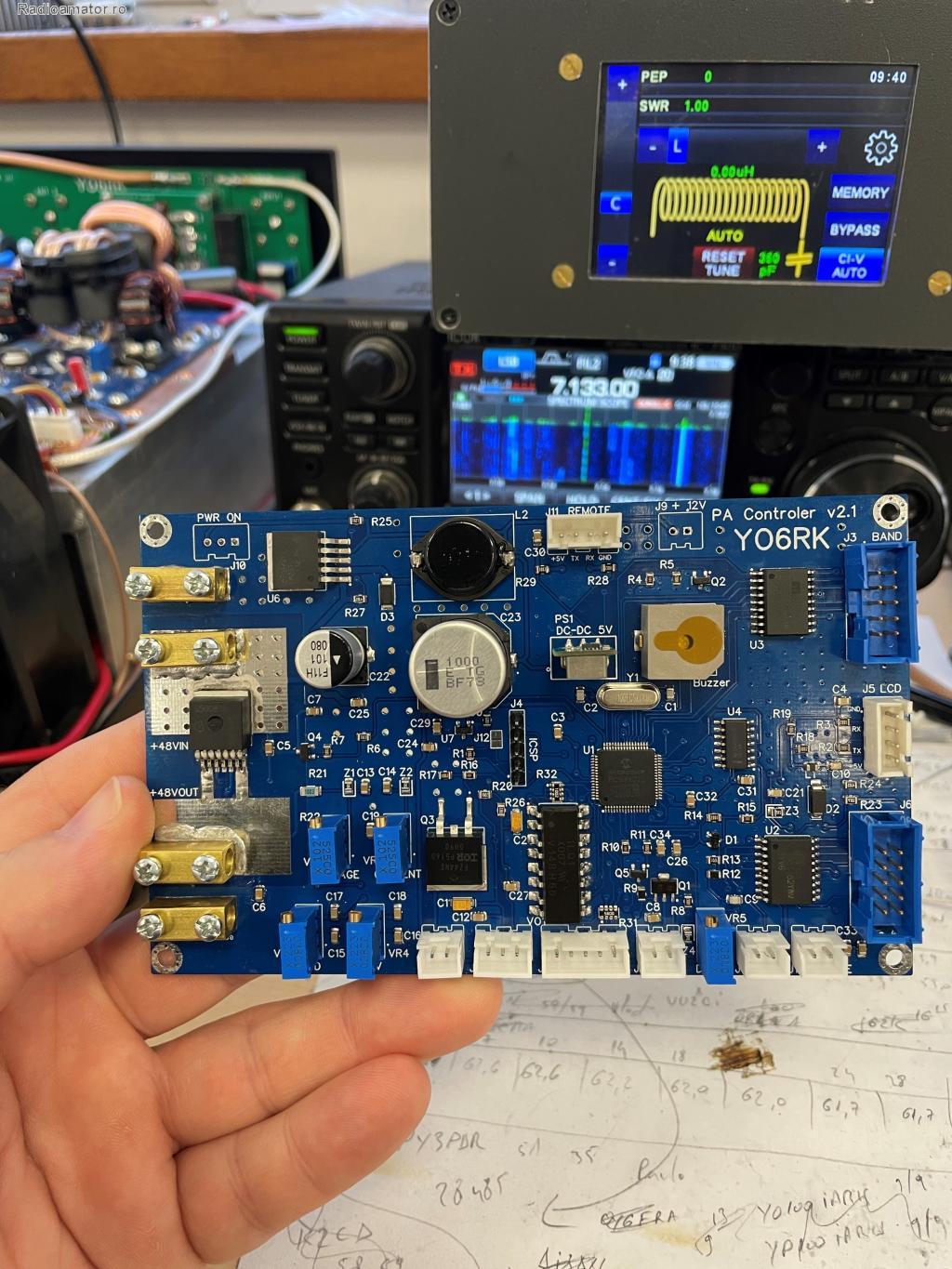

PCB conceput pentru montare stack impreuna cu un display nextion de 5 inch. Aceasta placa contine: - doua convertoare DC-DC (50V > 12V si 12V > 5V), un singur element de intrerupere a tensiunii de 50V pentru amplificator bazat pe BTS50085 - driverele de comanda pentru releele (LPF, RX/TX, Antena switch) - doi senzori de temperatura; doar unul are rol de protectie - iesire pentru "FAN MAX". - iesire BIAS (+12V) - intrare RF pentru decodare de banda - intrare tensiune ICOM pentru decodare de banda - intrare BCD (prin optocuplor) pentru decodare de banda YAESU - port intrare pentru protectie la depasirea puterii de intrare. Software, controlerul este conceput cu PIC18F6722. Acesta asigura protectia la depasirea puterii directe de iesire, a puterii reflectate, a puterii de intrare, la depasirea curentului si tensiunii de alimentare, la alegerea gresita a LPF-ului, sau la depasirea temperaturii maxime setate. Orice depasire de prag, opreste (prin secventiere) tensiunea BIAS si alimentarea de 50V. Prin software este asigurata si secventierea PTT/BIAS/Relay. Toti parametrii se pot seta dintr-un meniu. Afisarea se face doar pe display nextion seria intelligent de 5 inch, dar poate fi folosit si cu unul de 7 inch, rezolutia este de 800x480px. Folosirea unui display enhanced duce la pierderea unor functii grafice. Controlerul are un port pentru remote, iesirea este TTL. Se poate conecta un adaptor USB to TTL, lucrez la o aplicatie web api. Cel mai probabil in viitor voi porta aplicatia remote pe un ESP32 si va putea fi controlat prin WIFI & Web. Acest punct, in viitor, cand voi avea timp. Acest modul inlocuieste "n placi" responsabile cu mici functii cum ar fi decodor de banda, surse diverse de alimentare, comutatorul tensiunii de 50V in caz de avarie, etc... si o multime de fire :) Pret: 800 lei, transport inclus prin curier. Toate cele bune, YO6RK - Marius PS: daca vi se pare un pret mare, atunci mergeti pe dxworld si cumparati de acolo placa de protectie, placa de afisare, decodor de banda, surse... sigur iesiti mai ieftin :) | ||
|
| ||
