Un deceniu în banda de 3 cm
Adrian Pîrțac YO8RHI
Adevărul este că aventura microundelor începe cu o antenă parabolică. Apoi, continuă cu sistemul de rotire Azimuth/Elevație. În perioada în care lucram în banda de 1296 și 2320 MHz era suficient un actuator pe azimuth, care asigura cam 150 de grade (actuator de 36 inch) și un actuator mai mic pentru elevație care asigura o elevație de 70 de grade, suficient pentru elevația la care ajunge Luna în YO. Pentru frecvențe mai mari este necesar un sistem complex de rotire. La momentul respectiv aveam cele două actuatoare amintite mai sus, o camera video și un monitor AV pe care urmăream și corectam poziția antenei pe maxim de semnal. După ce lucrasem cam tot ce se putea în banda de 2320 MHz EME am trecut la banda 10 GHz. Banda de 5.7 GHz era neinteresantă la momentul respectiv.

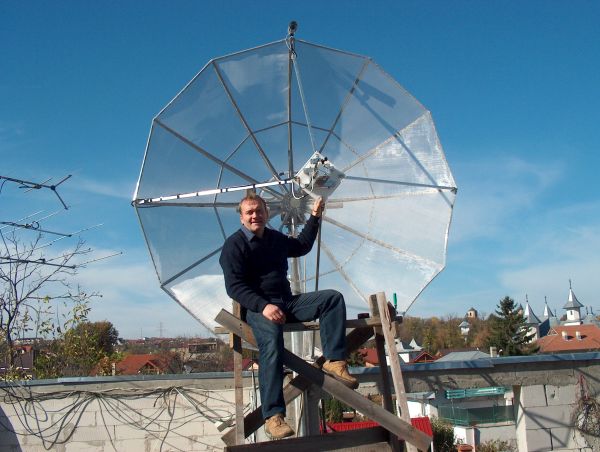

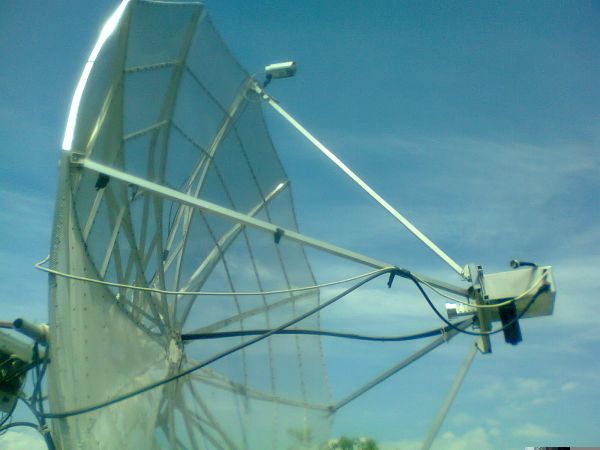

Antena Mesh Dish, Home-made, de 2.25 m diametru, facută din cornier de aluminiu,
plasă de aluminiu și un milion de șuruburi HI!

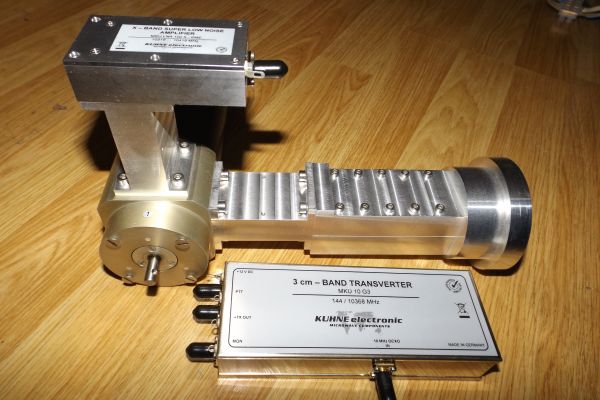

Am început să-mi construiesc setup-ul pentru banda de 10 GHz. Am ales varianta pe ghid de undă în momentul în care am găsit un WR90 Switch, piesa de bază, în jurul căruia am construit apoi tot echipamentul. Transverter și WR90 LNA de la Kuhne, și elementele radiante de la PE1RKI, restul construit în casă.
În perioada respectivă pentru EME, se folosea polarizare circulară CP, deoarece semnalele recepționate de pe Lună vin rotite de “rotația ionosferică Faraday” iar decalajul de polarizare spațială face ca o singură polarizare să fie impracticabilă pentru legăturile EME. Se pare ca la frecvențe mai mari de 6 GHz acestea nu mai au efecte deranjante. Motiv pentru care, în ultima perioadă, în benzile superioare, sunt tot mai multe echipamente pentru EME care folosesc polarizare liniară. În benzile de 5.7 și 10GHz folosesc CP iar în banda de 24 GHz, polarizare liniara. Deocamdată am testat doar recepția balizei DL0SHF pentru 24 GHz “de pe Luna”.
Poza largita

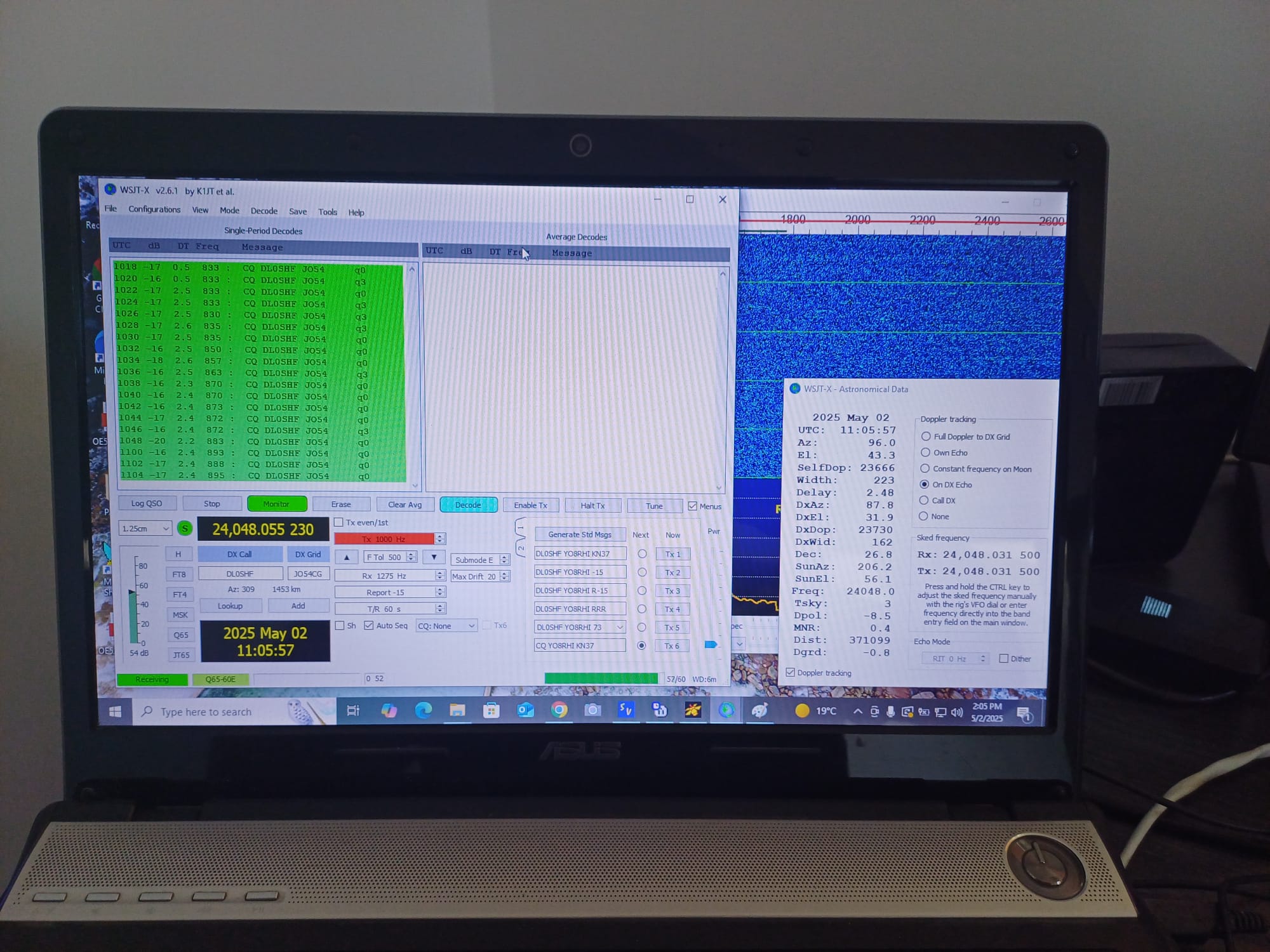

24 GHz beacon
Dupa montarea în focarul antenei a echipamentului, respectand Focal Point-ul, determinat de diametrul și adâncimea antenei, am trecut la primele teste de recepție. Prima sursă de semnal a fost nelipsit-ul Baofeng care generează un semnal slab în banda de 10 GHz, setat pe frecvența de 432.012 MHz, generează semnal în zona +/- 10368.183 MHz. Dacă doriti și o purtătoare constantă trebuie setat squelch-ul la zero.
https://www.youtube.com/watch?v=q28X99loAqk&t=26s
Poza largita

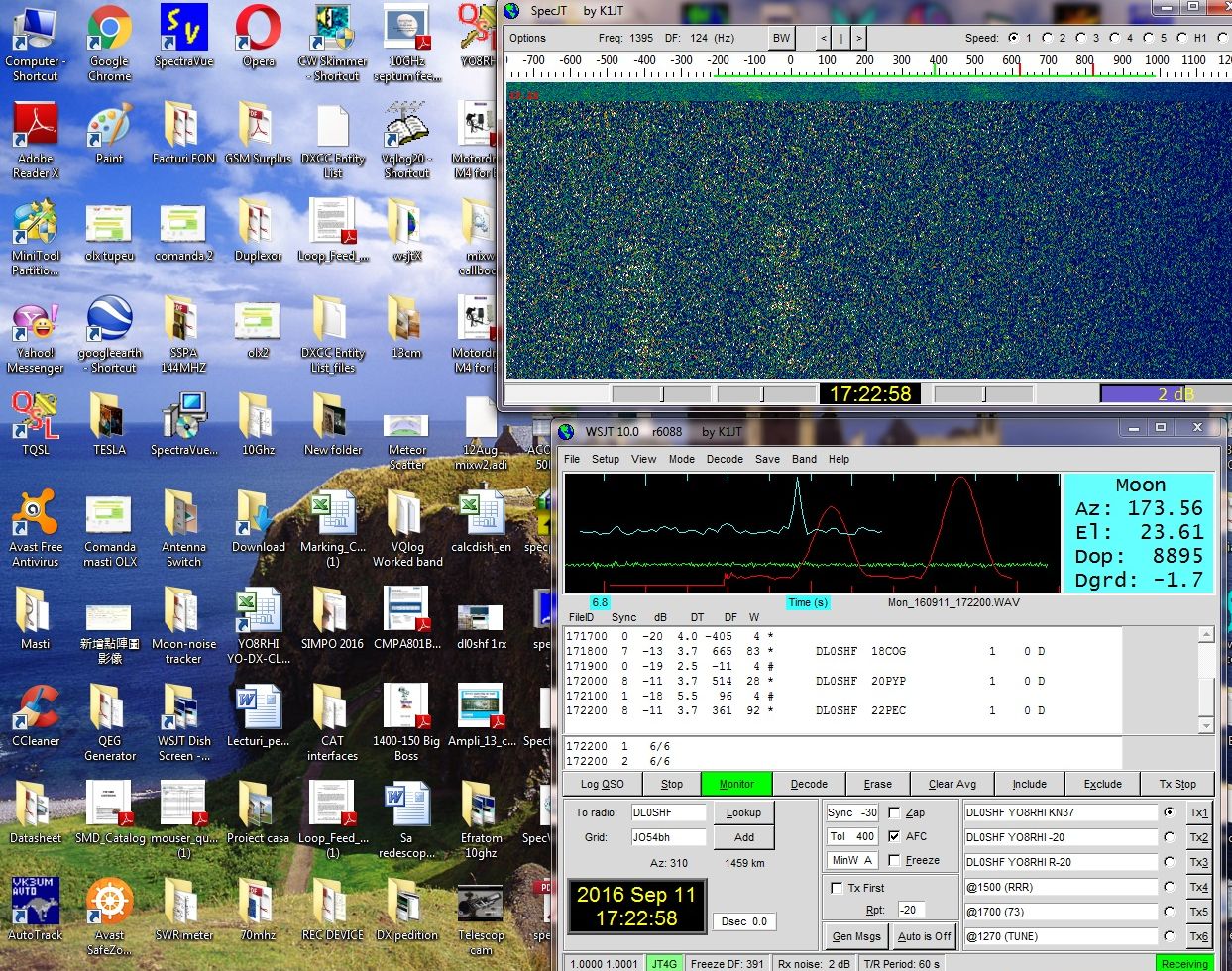

DL0SHF 10GHZ EME BEACON
Poza largita

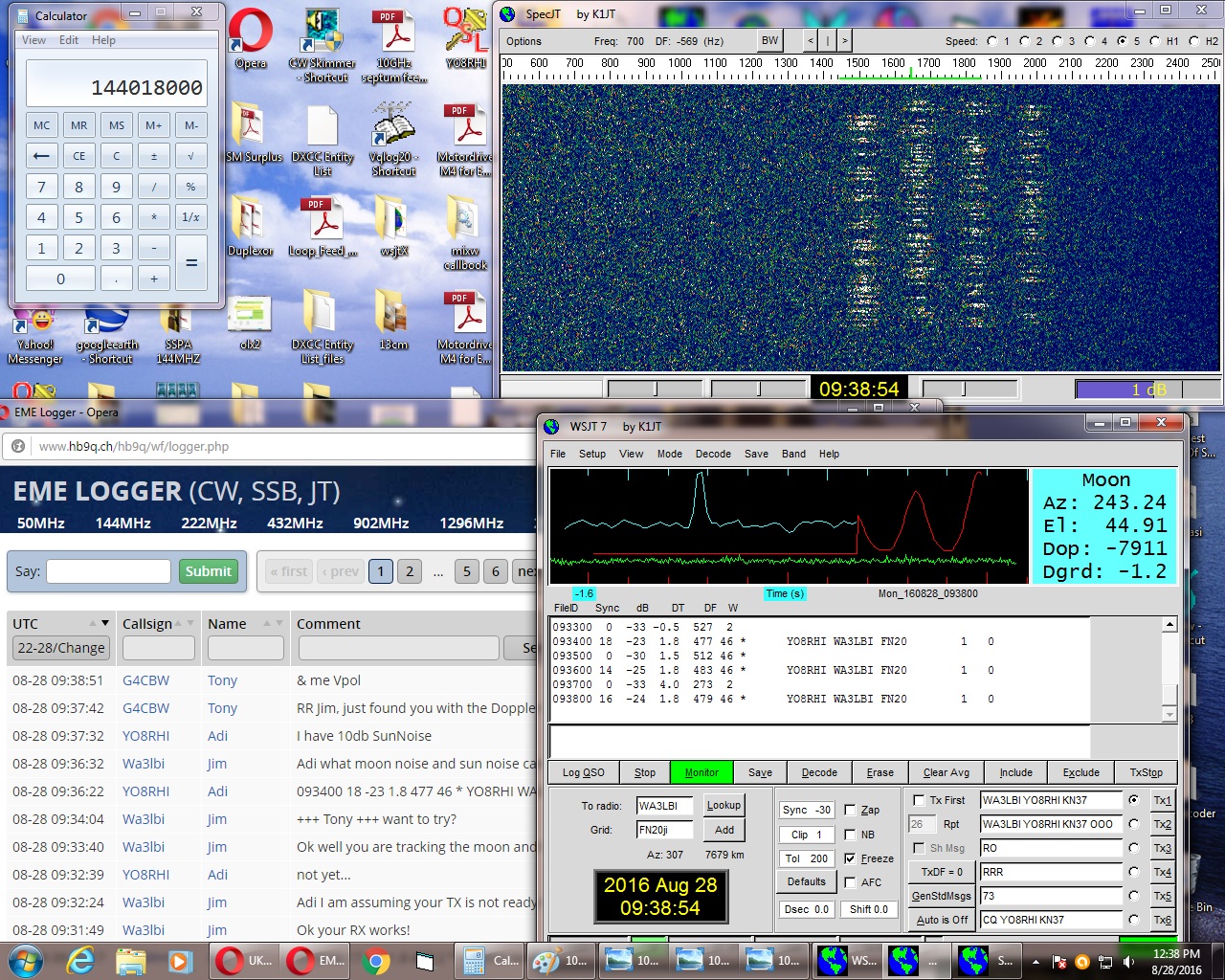

WA3LBI RX test
De aici încolo cred că este foarte clar că nu am cum și nici nu trebuie, să relatez cronologic etapele, emoțiile și bucuriile prin care am trecut, pentru a nu părea un monolog plictisitor.
Poza largita

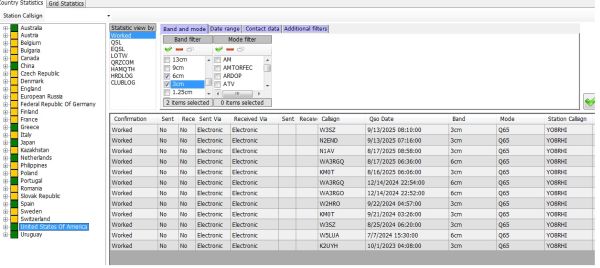

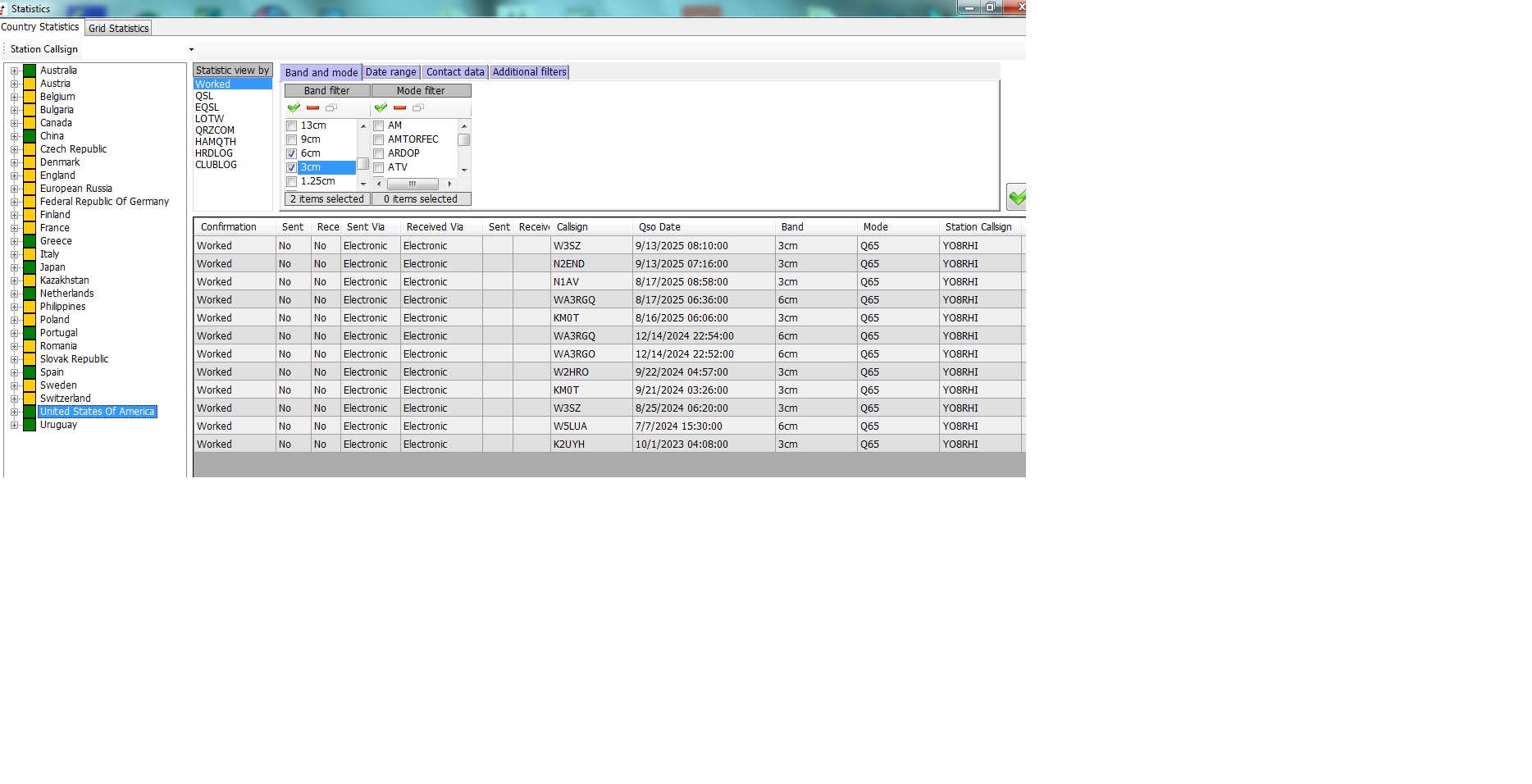

Multe dintre aceste legaturi au fost primele legături ever YO EME în benzile de 5.7 și 10Ghz cu țările respective:
Poza largita

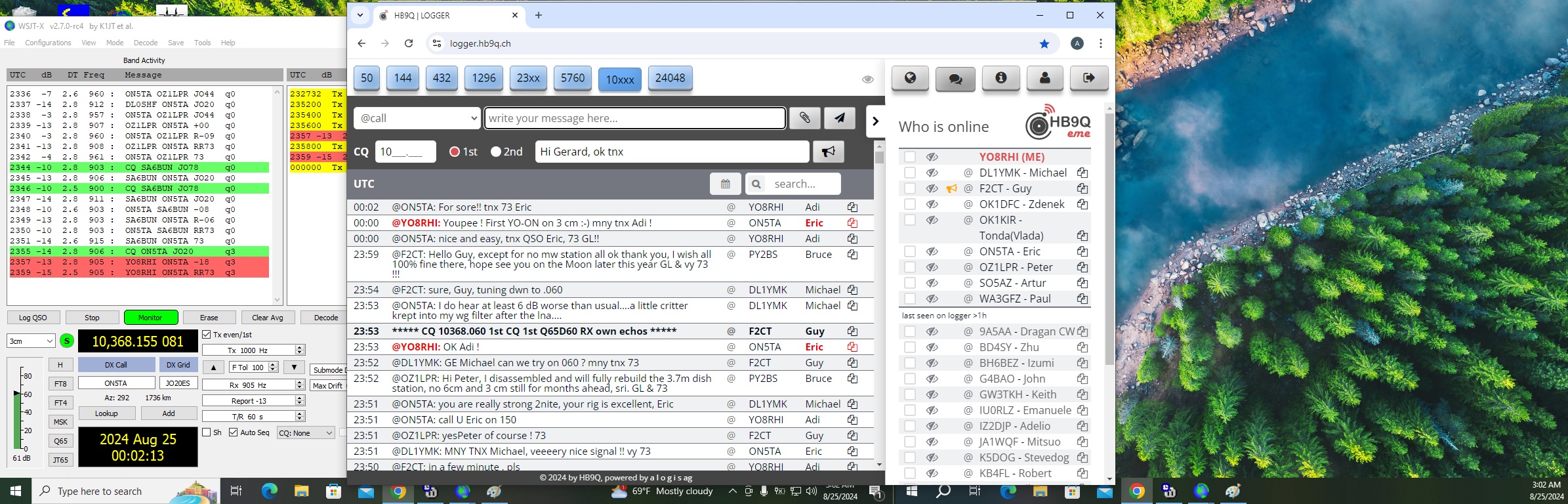

ON5TA 10 GHz ARRL
Poza largita

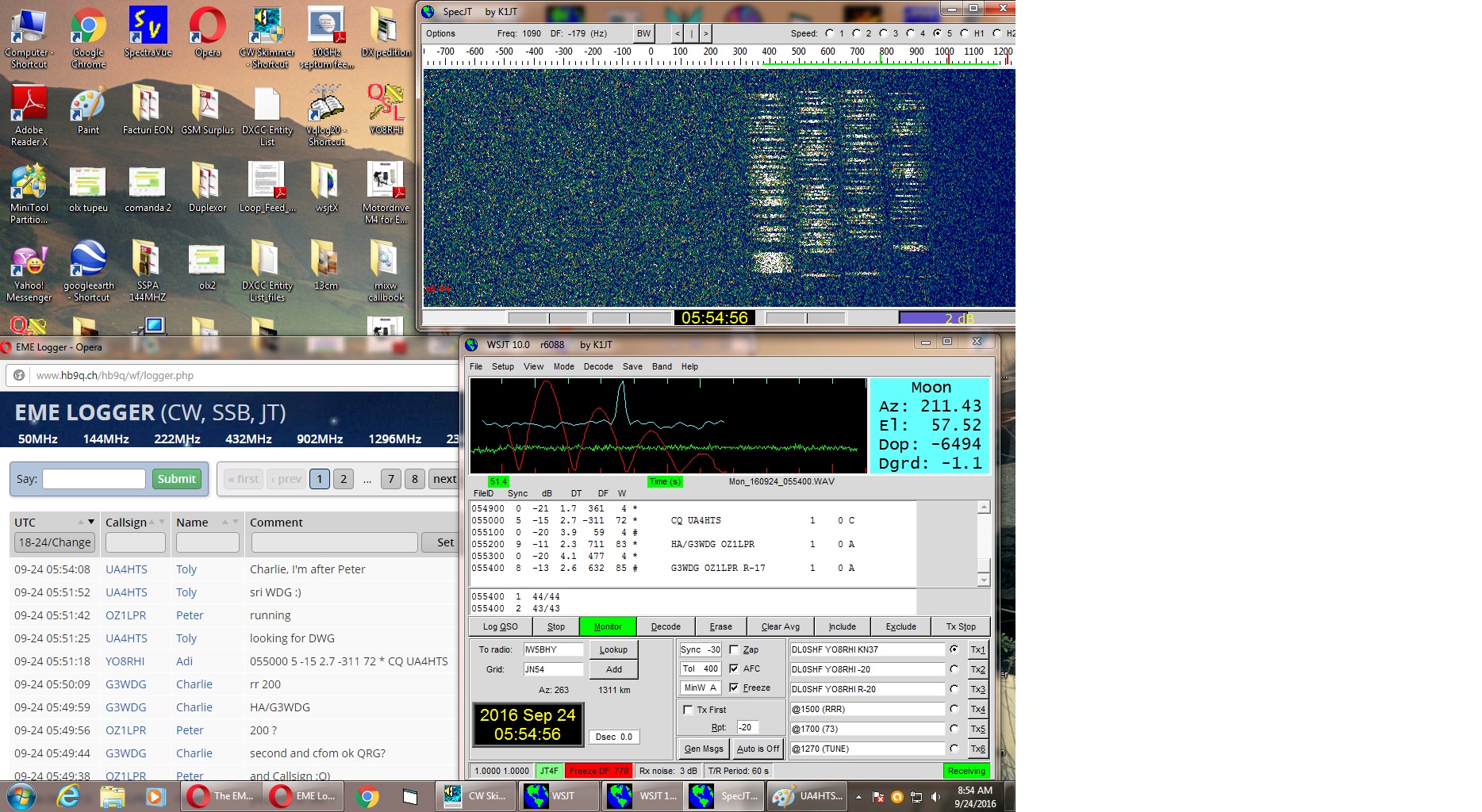

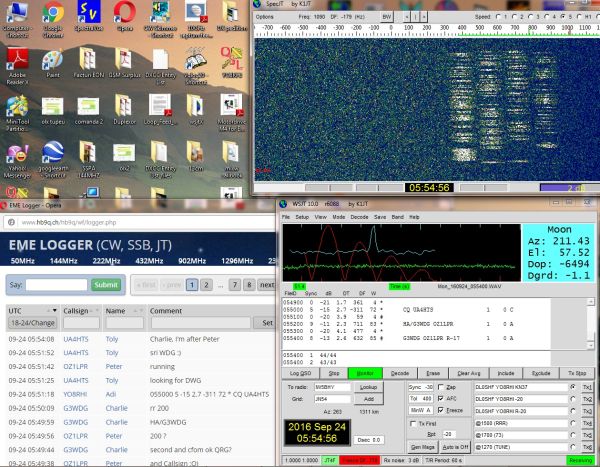

OZ1LPR 10 GHz
Poza largita

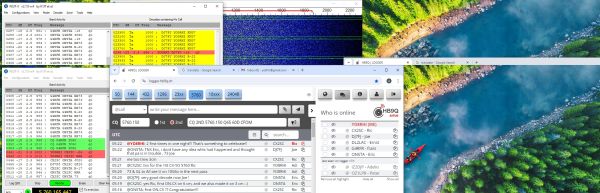

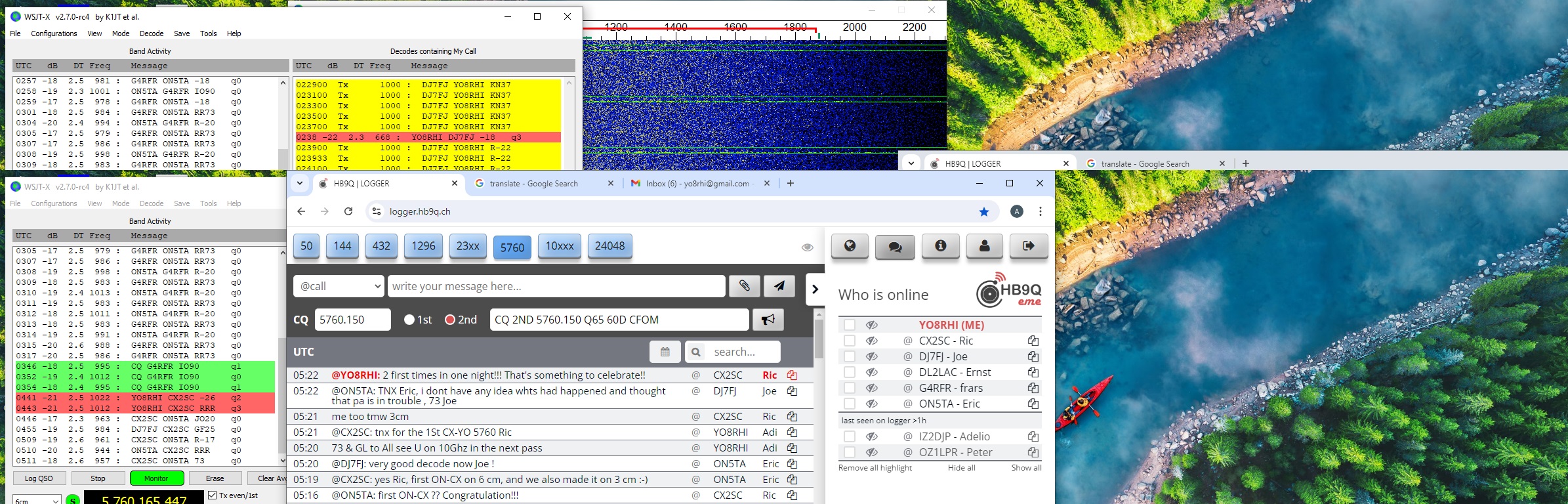

CX2SC 5.7 GHz ARRL

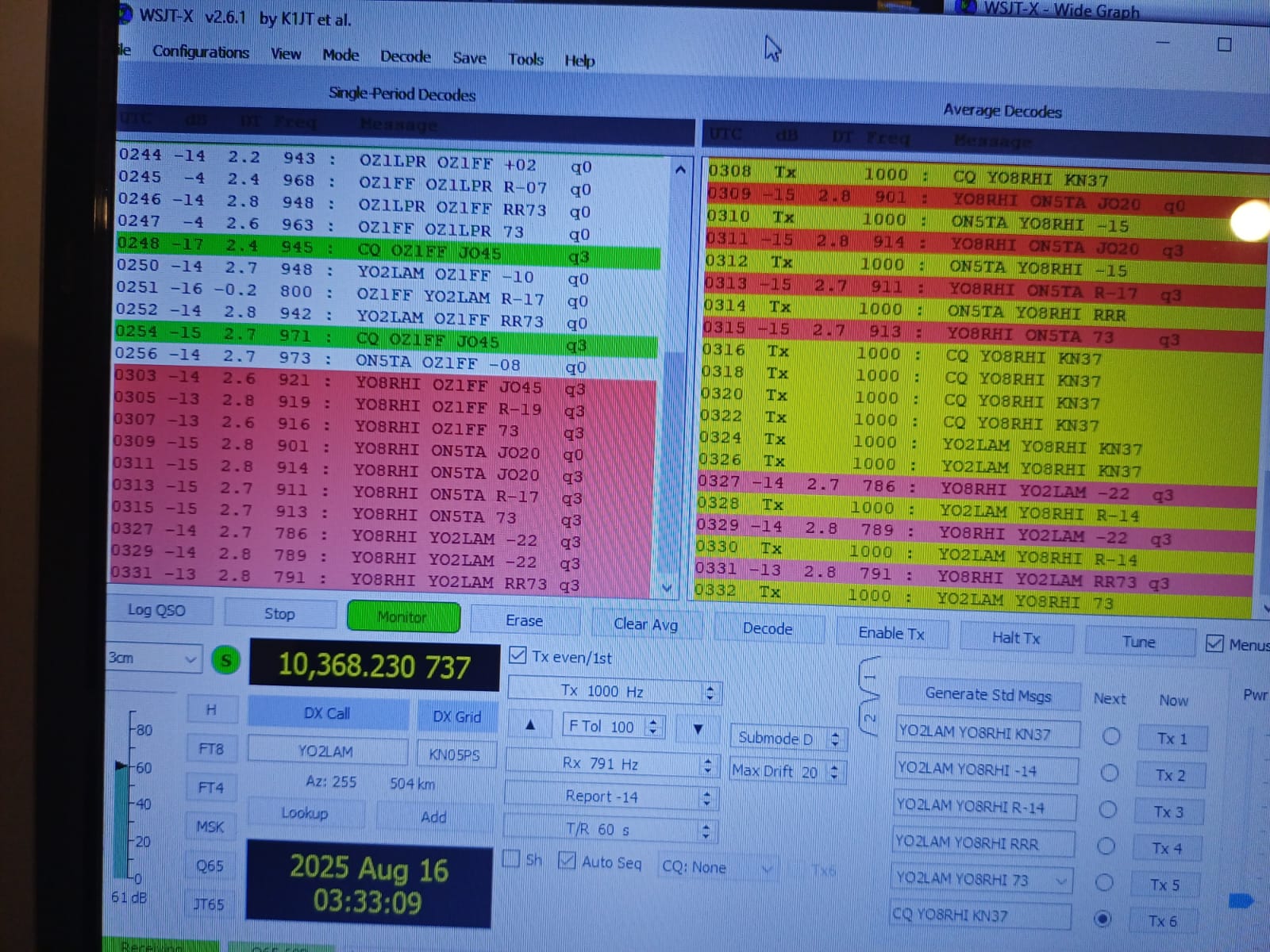

în ultimele luni, YO2LAM Bata este partenerul meu în 10 GHz EME. Amândoi reprezentăm YO în diferite contest-uri internaționale. Astfel am lucrat o nouă tara în 10Ghz EME: YO! Chiar îmi lipsea!
Poza largita
10GHz nimic mai simplu!!
Pe aceasta cale aș vrea să încurajez Hamii din YO, pasionați cu adevărat de radio, care doresc să-și depășească limitele să încerce abordarea fară teama a oricărei zone de microunde! Pe vremuri se spunea că pentru EME ai nevoie de mii de wați și de multe antene, prejudecată care m-a ținut pe loc mulți ani, pâna cand am am lucrat VK2KU în banda de 144 MHz în 2011 și am văzut că se poate!
În momentul de fața este mult mai simplu și mai ieftin să construiești un echipament de 10 GHz de exemplu. Softurile pentru weak signal devin din ce în ce mai performante, compenseaza automat doppler-ul, grație echipei lui K1JT. Acum 10 ani calculam doppler-ul cu calculatorul de windows.
Sub un Ghz puterea necesară pentru realizarea unei legaturi EME este mai mare, dar și echipamentele sunt mai accesibile. Cum creștem în frecvența, cam pâna la 10 GHz, puterea scade și ajunge într-o zonă tangibilă , vis-avis de costuri. Peste 10 GHz, în momentul ăsta, este din nou destul de scump dar cu abordarea adecvată este realizabil.
Trebuie să amintesc că sunt echipamente de comunicații radio scoase din uz care pot fi, relativ ușor, modificate în frecvențele noastre și folosite cu succes.
Acestea se pot achiziționa de pe Ebay sau alte site-uri de acest gen, la prețuri accesibile.
De exemplu, evoluția fulminantă a microundelor în YO, din ultimii ani, a fost generată de câțiva radioamatori din SP care au avut acces la echipamente casate, pe care le-au comercializat pe Ebay. Iar radioamatorii din YO, care sunt foarte pregătiți, prin reverse engineering au pus în funcțiune și optimizat aceste echipamente. Sunt proiecte comune EU - USA - VK, unii au proiectat PCB-urile, alții au scris codurile pentru microcontrolere etc. Trebuie să recunoaștem că nu ne-am născut învățați dar împreună cu Hami pasionați, reuniți pe grupurile consacrate experimentelor radio în microunde, de exemplu Microunde Practică și Teorie de pe WhatsApp reușim cu sigurantă sa performăm la un nivel destul de ridicat și cu costuri mai mici. Nu ne lipsesc nici hamii care își permit echipamente profi de top pentru microunde. Împreună sper să reușim să dăm o nouă culoare radiomatorismului din YO. Nu înseamnă ca “noi am inventat apa caldă“. Nu înseamnă că, dacă dăm cu translate și scriem un articol, am facut ceva pentru Hamii din YO. Pot afirma, fară modestie, ca am inspirat mulți hami din YO8 cu activitatea din microunde. Am construit balize în benzile de 5.7, 10 și 24 GHz care sunt la dispoziția celor (din zona IS) care doresc să facă teste în aceste frecvențe, pe care le pornesc la cerere.
Ca să reușim trebuie să schimbam câteva aspecte:
Mi-ar plăcea ca antenele folosite în concursuri să fie optimizate prin obținearea unui Sun Noise cît mai mare. “Antena mea e mai mare” să devină: “SN la antena mea este...” 8 dB sau 12dB! Degeaba este mai mare dacă nu este reglata corespunzator. Să gasim phase center al antenei pe care o folosim. E adevărat că nu avem scule de măsura dar avem și putem folosi soarele, care este o sursa importantă de zgomot.
https://www.bobatkins.com/radio/sun_noise.html
Cred că ar fi interesant să folosim WSJT-X în concursurile microunde, pentru legături la distanță mai mari motiv pentru care etapele pentru micorunde trebuie sa fie mai lungi. Măcar 15-21 UTC Etapa 1 și 03-09 UTC etapa a doua.
https://wsjt.sourceforge.io/wsjtx-doc/wsjtx-main-2.7.0.html
În acest moment în YO8 construim și experimentăm echipamente pentru portabil, sper ca după această etapă să avem și echipamente fixe care să ne permită să trecem la Rain Scater, atunci când condițiile meteo ne permit. Ca să nu ne plictisim între contest-uri HI!!!. În contest-uri ar trebui ca validarea legăturilor să se facă cu HamGPS (de exemplu) pentru veridicitatea locatorului ambelor stații și înregistrarea video sau digitală în cazul legaturilor în Weak Signal, cu WSJT-X. Așa am pune capăt discuțiilor interminabile legate de credibilitatea unor distanțe în microunde.
Mulțumesc pentru atenție!
- Adrian Pîrțac YO8RHI
-
