Friedrichshafen 2005

Morel Grunberg 4X1AD

Intrucat in revista FRR au aparut in ultimii ani suficiente relatari despre expozitia si targul de la Friedrichshafen, am sa ma limitez la cateva comparatii si am sa incerc sa va semnalez cateva noi produse care mi-au retinut atentia.

Complexul expozitional de Friedrichshafen este cam cu 30% mai mic decat cel de la Arenele Hara din Dayton insa mai nou si in mod sigur mai curat si mai ordonat. In acest an au fost folosite hala A1 ca loc pentru dealeri, producatori si asociatii nationale. Pentru talcioc au fost deschise halele B1, B2 si B3. Problema si surpriza mea cea mare a fost ca acest complex nu dispune de instalatii de aer conditionat iar cele de ventilatie s-au facut simtite destul de modest. Nici Dayton-ul nu are o instalatie de aer conditionat/ventilatie nemaipomenita insa avand loc cu patru saptamani inainte, se bucura de o perioada cu temperaturi mult mai moderate. Anul acesta, in perioada Hamfestului, s-au inregistrat la Friedrichshafen temperaturi de 32-38 de grade asa ca in hale a fost destul de innabusitor. Singurul avantaj a fost ca talciocul de la Friedrichshafen nu e dependent de ploaie ca la Dayton. Insa nu a plouat (in cursul zilei) ci numai noaptea, o rupere de nori care i-a surprins rau de tot pe cei care locuiau in camping.

Activitatile dupa ora inchiderii expozitiei (18.00) au fost sublime dar au cam lipsit, spre deosebire de Dayton unde 20 de ore pe zi nu-ti ajung sa vezi expozitia, talciocul si dupa ora 18.00 sa participi la banchetele festive care tin pana pe la ora 23 dupa care lumea trece prin suitele inchiriate de fel de fel de asociatii sau sponsorizate de expozanti si unde se sta pana pe la 3-4 noaptea. Ei bine, la Friedrichshafen, atmosfera a fost mai putin agitata serile, multi culcandu-se cu gainile.

Organizarea a fost buna si nu am observat probleme deosebite de transport, parcare etc. Mancarea din restaurantele complexului expozitional este infinit mai buna decat cea de la Dayton, unde inafara de sandwich-uri, hamburgeri, hot-dogs si eventual mancare mexicana nu se gaseste altceva. Insa si pretul unui pranz este de 5-6 ori mai mic decat la Friedrichshafen.

Participarea nu mi s-a parut extraordinara atat prin numarul expozantilor cat si al vizitatorilor. Pot spune chiar ca nu a fost mare inghesuiala (ceea ce in principiu nu ar fi rau) insa m-a uimit numarul foarte mai mic de expozanti, atat producatori cat si dealeri. Si la Dayton se inregistreaza o scadere anuala permanenta a expozantilor si a vizitatorilor insa diferenta este foarte mare. Daca tot vorbim despre diferente, cele de preturi au fost mari, mari de tot. Cu foarte putine exceptii, atat echipamentele noi cat si cele de ocazie sunt cu 30-300% mai mari la Friederichshafen. In plus, in mod inevitabil si sortimentul de piese, produse, echipamente etc., a fost mult redus fata de Dayton. La Friederichshafen, atmosfera este mai internationala decat la Dayton insa nu este totusi la fel de colorata, debordanta si plina de "action" ca acolo.

Cu toata atmosfera cosmopolita, pentru cei nevorbitori de limba germana este destul de dificil sa se descurce cu multe din firmele care nu au pregatit brosuri, prospecte decat in limba germana. Au fost unele produse care m-au interesat mult si despre care nu am putut afla mare lucru din lipsa prospectului; reprezentantii firmei nu vorbeau decat cateva cuvinte in engleza iar paginile lor WEB erau exclusiv in lb.germana. Acest lucru mi se pare oarecum curios avand in vedere caracterul international al Hamfest-ului.

M-a incantat faptul ca la Friedrichshafen nu exista problemele de parcare de la Dayton. Acolo, problema parcarii nu e rezolvata suficient nici macar pentru invalizi. Exista parcele particulare de parcare chiar si la 2-3Km pe jos de expozitie (intrebati-l pe Ciprian N2YO unde a gasit loc de parcare).

Dar suficient cu comparatiile intre cele doua mari manifestari, le-am facut pentru pura informare intrucat din cauze lesne de inteles, radioamatorii YO pot ajunge cu relativa usurinta doar in Europa la Hamfest.

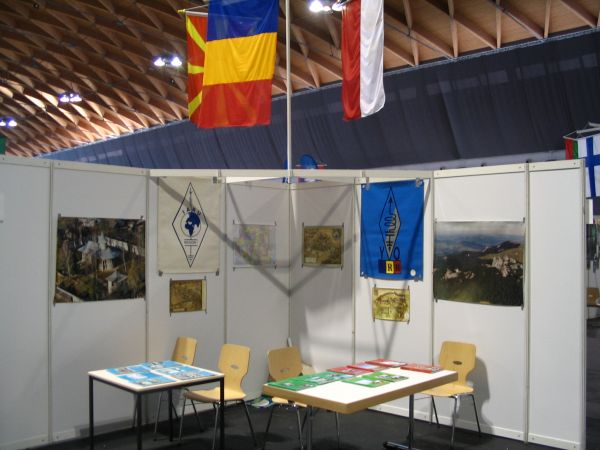

Standul romanesc: in lipsa lui YO3APG (care nu a putut face deplasarea din motive de sanatate), a fost destul de modest, fiind aranjat in limita posibilitatilor si a materialelor publicitare de catre YO3AXJ. Au fost nu putini radioamatori romani care au fost prezenti la Hamfest, apreciez la cca. 20-30 la care se adauga vreo 8-10 ex.YO din 4X, HA, F, DL care au venit sa salute. Nu am putut din pacate sa fim mai multi la stand la un moment dat ca sa putem merge sa luam pranzul impreuna sau macar la o bere, majoritatea baietilor circuland cu rapiditate in special la talcioc cautand ocazii bune.

Pentru anul viitor, as sugera folosirea ca element publicitar si decorativ a numeroaselor diplome YO ale FRR sau din teritoriu. Parte din timp, standul a fost gol spre "disperarea" radioamatorului german numit de DARC ca factor de legatura cu asociatiile nationale vorbitoare de limbi latine si care spre lauda lui venea din ora in ora la standul romanesc sa intrebe daca e nevoie de ceva, daca poate ajuta cu ceva. Stiu asta intrucat standul romanesc a fost amplasat la 15m de standul israelian, unde m-am aflat si eu parte din timp pentru odihna. In schimb revistele FRR aduse in cantitate destul de mare, au fost solicitate de vizitatori si s-au epuizat destul de repede.

Forumurile: din circa 50 de conferinte si lecturi cele mai interesante mi s-au parut : EMC/RFI (Compatibilitate Electromagnetica); DRM (Digital Radio Mondiale) - despre metoda de broadcasting terestru cu modulatie digitala in unde medii si scurte; Situatia propagarii - DL1RXA; Forumul Contest; Pericolele expunerii la Radiofrecventa; lectura despre televiziune digitala pentru radioamatori; Forumul IOTA; lectura despre manipulatoarele Morse. Insa alegerea e personala si fiecare probabil ar gasi si alte lecturi pe gustul propriu. Din pacate unele forumuri sunt accesibile doar membrilor sau sunt in limba germana. Nivelul tehnic, profesional si calitatea prezentarilor s-a apropiat destul de mult de cea de la Dayton.

O oarecare dezamagire mi-a produs lectura lui Barathi VU2RBI despre celebra si tragica DXpeditie in Andaman si Nicobar din 2004-2005. Nu au fost prezentate decat circa un sfert din filmul video si prezentarea Powerpoint extraordinara facuta la Dayton. Insa intalnirea cu membrii delegatiei indiene mi-a facut placere pentru ca sunt oameni modesti, dintr-o tara cu o saracie endemica si cu un nivel de trai extrem de redus; radioamatorii indieni sunt saraci si totusi au ajuns prin talent, pasiune si perseverenta sa fie cunoscuti in toata lumea. Nu de mult au reusit chiar sa lanseze un satelit de radioamatori cu mijloace foarte ieftine. Ceea ce demonstreaza inca o data ca nu intotdeauna resursele financiare au cuvantul cel mai hotarator, ci oamenii. Imediat dupa terminarea actiunii Tsunami, asociatia radioamatorilor indiani NIAR, s-a mobilizat si organizat excelent, o delegatie de 5 persoane condusa de Barathi colindand lumea si aparand in fata unui public compus nu numai din radioamatori. Acest lucru aduce multa publicitate pozitiva la nivele mediatice greu accesibile (retele nationale si internationale de TV - inclusiv un documentar de 7 minute pe CNN). Delegatia a tinut lecturi la invitatia unui mare numar de asociatii locale de radioamatori precum si universitati de la o coasta la alta a Statelor Unite; la fel in Germania si Anglia si banuiesc ca in continuare vor vizita inca un numar de tari aducand un serviciu inestimabil miscarii de radioamatorism din toata lumea.

Iata cateva produse si firme care mi-au atras atentia la Hamfest si care nu au fost prezente la Dayton.

Firma "Ham Radio Solutions" din Italia, a atras atentia cu doua unitati de automatizare a shack-ului. Unitatea "EZMaster" este o interfata universala pentru SO2R in CW, SSB, RTTY si PSK cu cabluri de interfatare pentru toate transceiverele moderne existente pe piata. Contine atat un keyer CW de tip K1EL WIN Key cat si un Voice Keyer de 75 secunde. Poate controla comutarea de la distanta a pana la 32 de antene diferite in cele mai diverse configuratii. Spre transceiver, interfatarea se face cu RS-232, CI-V, FIF-232 sau IF-232 in timp ce conectarea la PC poate fi facuta atat prin USB, Paralel sau Serial. Unitatea este foarte flexibila si poate fi programabila in multe configuratii si lucreaza cu majoritatea programelor de concurs cunoscute.

A doua unitate, "EZTwinSwitch" este un comutator modular de antene capabil de combinatii de comutare TX/RX de 6 pana la 12 antene si 2 transceivere, dispunand de o protectie la comutari gresite. Puterea suportata: 2.5KW RF. Compatibila cu decodoarele de banda a tuturor transceiverelor moderne. Comutarile se pot face si manual. Preturile incep in jurul lui 375 de Euro. Firme ofera un numar urias de seturi de cable de interfatare pentru toate marcile de pe piata. Cele doua unitati de mai sus pot lucra si in tandem precum si cu filtre BPF remote-comutabile al firmei "ICE" . Amanunte la: http://www.hamradiosolutions.com/site/ .

Firma "OM-Power" a fost infiintata de un grup de radioamatori slovaci (care au adus capacitatile de productie si asamblare) in parteneriat cu DL3JJ, care este proiectantul liniei de amplificatoare de putere si principalul investitor. Au prezentat 2 amplificatoare proiectate in jurul tubului rusesc GU-84B. Atat constructia cat si conceptul sunt extrem de solide, cu piesele de putere de provenienta americana si germana iar mecanica si transformatoarele de provenienta slovaca. Amandoua versiunile poseda un alimentator extraordinar de masiv la una sau doua faze avand doua transformatoare de 4KVA toroidale a 14kg fiecare. La o excitatie de 50W, output-ul este de 2500-2700W continuu, turbina de racire fiind supradimensionata, dar nu foarte zgomotoasa (53dBA nivel acustic). Sistemul de protectie al tetrodei GU-84B si al la intregului amplificator este complex, asigurand o inalta siguranta in functionare si o fiabilitate sporita. Comutatia se face cu relee in vid iar circuitul de iesire este de tipul Pi-L ceea ce asigura o atenuare sporita a armonicilor. DL3JJ nu a facut economie si circuitul de intrare a amplificatorului cu catodul la masa este acordat si comutabil cu relee pe fiecare banda. Indicatoarele de curenti, tensiune, putere si SWR se fac cu bargrafe cu LED-uri.

Versiunea OM-2500 HF dispune de acord si comutare manuala a benzilor si se vinde la cca. 3000 Euro, in timp ce versiunea OM2500A este complet automatizata si se vinde cu circa 5000 Euro. In versiunea automatizata, sunt folosite motoare pas-cu-pas de provenienta americana. Garantia se da pe 3 ani, dar nu include tubul. Personal, am fost impresionat atat de design cat si de piesele de calitate vizibil excelenta. Doua lucruri mi s-au parut nu foarte reusite: finish-ul usor stangaci dar care se poate imbunatati cu usurinta printre altele prin schimbarea metodei de vopsire si folosirea de suruburi cu cap ingropat ; lipsa unor reductoare /verniere cu raport 1:6 prezente in toate amplificatoarele cu pretentii de pe piata. Acestea usureaza acordul facandu-l foarte exact dar si placut degetelor operatorului. Am discutat cu Ralph, DL3JJ, sufletul proiectului si va introduce aceste 2 verniere care costa cca. $10 fiecare si necesita doar 2 suruburi de prindere. Mi-ar fi placut sa vad si o posibilitate a controlului remote din PC la un amplificator proiectat in aceste zile, dar Ralph mi-a detaliat costurile ridicate ale acestei variante care i-ar fi afectat competitivitatea in Europa. Impresia generala data de firma, oameni si produse este una de mare seriozitate si profesionalitate iar standardele de calitate sunt occidentale. Iar preturile sunt foarte competitive cu ACOM si EMTRON, principalii concurenti. Firma are in pregatire si un amplificator de 5KW output continuu cu 2 tuburi GU-84B. Mai multe detalii pot fii citite la: http://om-power.com/en/ .

In relatarile mele de la Dayton in 2004 si 2005 am vorbit mai pe larg despre firma australiana "EMTRON", care produce o gama larga de amplificatoare de putere bazate tot pe tuburi metalo-ceramice moderne de provenienta ruseasca, si nu am sa ma repet. Ceea ce mi-a facut placere este ca la Friedrichshafen a fost prezent la stand si inginerul-sef al firmei care nu se numeste altfel decat Dan Voican, absolvent al politehnicii bucurestene in anii '80. Nu este radioamator, dar cunoaste prin natura muncii, multe din problemele noastre tehnice.

Ne-a recunoscut intrucat eu si prietenul meu Tommy, DL2FDP, stateam de vorba in romaneste in fata standului facand diverse comentarii iar Dan ne-a auzit si s-a apropiat, intrand si el cu mare placere in discutie. Am luat pranzul cu el intr-una din zile si am mai invatat cate ceva in materie de amplificatoare de calitate si am mai auzit ceva barfe suculente din lumea producatorilor de lineare si de tuburi metalo-ceramice. Detalii asupra produselor EMTRON la: http://www.emtron.com.au/ .

O alta firma de amplificatoare, cunoscuta multor radioamatori YO, dar necunoscuta mie, este firma maghiara "AMPLITEC" al lui HA8UG. Din cauza preturilor cerute de organizatori pentru standuri in hala principala, HA8UG a hotarat sa-si expuna amplificatoarele la talcioc facandu-le putin accesibile la vedere. AMPLITEC are o gama foarte larga de lineare pentru unde scurte si ultrascurte si combinate. Foloseste un larg evantai de tuburi rusesti unele mai moderne, altele mai putin: GI7B, GI23, GI46B, GU34B, GS31B, GS35B si GU5B. Nu cunosc performantele si calitatile produselor AMPLITEC iar proprietarul nu prea s-a obosit sa dea amanunte. Materialul tehnic era aproape inexistent, ce se putea citi erau specificatii tehnice extrem de limitate si din care lipseau detaliile tehnice cele mai interesante (performanta spectrala sau duty-cicle etc.). Nu am reusit sa inteleg lipsa de cooperare a lui HA8UG dar nici pe pagina WEB nu sunt prezentate decat date partiale.

Nu vreau sa fac o nedreptate, amplificatoarele nu arata rau, sunt lucrate ingrijit, cu piese destul de bune. Bobinele si materialele mecanice sunt parca usor subdimensionate dupa gusturile mele conservatoare sau dupa standardele adoptate de concurenta. O usoara stangacie in aspectul estetic si finisare, dar acestea nu sunt hotaratoare. Preturile, din cate am reusit eu sa inteleg, scumpe. Standardele de calitate (dupa criteriile mele) arata de tranzitie spre cele occidentale. Personal doresc ca toti producatorii de echipamente pentru piata de radioamatori sa reuseasca si de aceea sper din toata inima ca suportul tehnic si service-ul firmei sa fie incomparabil mai bun decat felul "curios" in care se prezinta firma la cel mai important targ din Europa. Insa stati linistiti, in continuare veti vedea ca sunt firme europene cu probleme mai mari decat AMPLITEC. Puteti vedea gama amplificatoarelor la: http://web.axelero.hu/amplitec/ .

Firma britanica "Linear AMP UK" a fost prezenta cu o linie de amplificatoare de U.S. si U.U.S precum si un antena tuner. Acum cativa ani, firma a abandonat folosirea tuburilor Eimac si a trecut si ea la tuburile rusesti mai putin performante dar infinit mai ieftine (GS-31 si GS-35). Pentru U.S. se comercializeaza modelul "Challenger" de 1500W out cu GS-35 la 3600V si modelul "Ranger" cu patru tuburi 811 de productie chineza. Ambele amplificatoare dispun de transformatoare toroidale subdimensionate, la fel ca si bobinele, variabilul din anod si comutatoarele de banda. Amplificatoarele monobanda din categoria "Discovery" pentru 6m, 2m si 70cm , scot 700-1500W output.

Comun tuturor amplificatoarelor este design-ul si executia de mana a treia precum si materialele izolante ridicole folosite ca suport de bobine si cablarile amatoricesti (in sensul rau al cuvantului). M-au uimit de asemenea si orificiile de ventilatie executate ca in echipamentele din al doilea razboi mondial, cand inca nu se stia de importanta formei si marimii lor in aplicatiile RF. Antena tuner-ul echilibrat de tip Z-match, model numit pompos si absolut nejustificat "SuperTuner", este construit penibil, la fel ca si amplificatoarele. Mai de doamne-ajuta arata modelul Challenger. Sa va spun drept, e posibil ca sa fiu posesor al unui spirit critic exagerat insa mie personal mi-ar fi fost rusine sa expun aceste produse la un targ ca Hamfest-ul. Preturile (din cauza lirei sterline foarte puternice) sunt la fel de absurde. Cercetati singuri la: http://www.linamp.co.uk/ .

Firma germana "HOFI" este un dealer mare dar si producator pentru piata de radioamatori. Ei au cumparat acum cativa ani muribunda firma de antene "Fritzel" si au revitalizat-o prin schimbari tehnice subtile. Trap-urile au fost reproiectate si arata mult mai bine decat cele originale, avand izolatia mai solida, firul de aluminiu mai gros precum si o distanta mai mare intre spirele alaturate (pas). La fel si sistemele mecanice de prindere a elementelor de boom si a boom-ului de mast arata mult mai solide si mai eficiente ca in trecut. Verificarea si acordul trapurilor pe linia de productie se face acum cu echipamente moderne Network Analyzer.

Alta linie de produse HOFI care mi-a atras atentia au fost comutatoarele de antena automate de o executie mecanica si electrica ireprosabila. In timp ce 99% dintre producatorii de comutatoare remote pentru antene folosesc relee conventionale, HOFI a ales calea grea si scumpa a comutatoarelor cu galeti de portelan electrolitic cu duble contacte argintate, actionate de un motor pas cu pas. Puterile suportate de modelele 600 si 2000 pot ajunge la 3KW la 30MHz, 1.2KW la 150MHz si 700W la 450MHz. Preturile, undeva intre 80 si 250 de Euro, mai ieftine decat cele cu relee ale concurentei. Produsele firmei se pot vedea la: http://www.hofi.de/ .

Mica firma elvetiana "Heinz Bolli AG" a lui HB9KOF este partenerul european al firmei americane Palstar (vezi articolul Dayton 2005) in materie de antena tunere de putere si calitate. In baza componentelor de putere si a tehnologiei Palstar, HB9KOF a realizat un antena tuner automat denumit "SAMS" care se amplaseaza la baza antenei si este controlat din shack. Tunerul este destinat antenelor dipol cu fider simetric, loop-urilor, longwire si verticale pentru benzile dificile de 160/80m la puteri de 2.5KW.

Domeniu de impedante de la 10 la 1000 Ohmi. Tunerul are acelasi computer cu tunerul automat al lui Palstar destinat sa fie instalat in shack, algoritmele de acord fiind optimizate pentru specificul benzilor inferioare. Calitatea materialelor, a proiectarii si a executiei: excelente. Detalii la : http://hbag.ch/nt/produkte/anpassung/sams.htm .

Tot in domeniul tunerelor automate comandate de la distanta, mica firma germana "HamWare" a prezentat doua noi modele AT-415 (1KW) si AT-502 (200W). Destinate acelorasi aplicatii ca si "SAMS" -ul de lui HB9KOF, cele doua modele sunt destul de modest executate si proiectate, in schimb aproape la fel de scumpe ca modelul elvetian.

Acordul se face cu ajutorul releelor, in cazul lui AT-502, si hibrid ( condensator variabil motorizat si relee) in cazul modelului AT-415. Amanunte la http://hamware.de/ .

Firma engleza "BHI", specializata in circuite de filtrare DSP, a prezentat un kit care poate prezenta interes posesorilor de transceivere din generatiile premergatoare tehnologiei DSP. Este vorba de un procesor DSP si componentele auxiliare, totul amplasat pe un circuit de marimea unei cutii de chibrituri care se poate introduce in cutia difuzorului sau chiar in transceiver. Mai practica este montarea in cutia difuzorului intrucat aici se pot practica mici orificii pentru cele cateva comutatoare. Filtrul, model NEDSP-1062-KBD, se monteaza in serie cu difuzorul , livreaza o putere audio de iesire de 3W cu distorsiuni proprii extrem de reduse, se alimenteaza la 12-15Vdc si are 8 nivele de reglare a atenuarii de zgomot.

Specificatiile tehnice vorbesc de atenuarea de tonuri (purtatoare sau CW) de pana la 65dB si atenuare a zgomotelor de pana la 35dB. Am asistat la testele demonstrative de la stand si am fost placut surprins de eficienta filtrului in imbunatatirea performantei receptoarelor. Semnalele CW sau purtatoarele dispar total din banda de trecere audio iar reducerea globala a zgomotului este simtitoare dar in mod clar nu de 35dB. Nici cele mai performante circuite DSP din transceiverele ultramoderne de $11000 nu ajung de facto la mai mult de 20dB insa si 10-15dB este foarte multumitor pentru un kit care la Hamfest costa 50 de Euro. Puteti vedea restul produselor firmei la: http://www.bhi-ltd.co.uk/ .

Excelenta firma germana de antene "Optibeam" a fost prezenta in cadrul standului firmei "Hummel Towers", partenerul de afaceri care produce de fapt minunatele antene. A fost expus noul model de beam OB 16-5 care are nu mai putin de 24 de elemente pentru benzile de 20, 17, 15, 12 si 10m unde asigura un castig de 7-7.7dBd si un F/B de 18-24dB.

Optibeam este una din cele doua firme de antene din lume despre a caror cifre referitoare la castig si raport fata/spate nu am nici o indoiala. OB 16-5 cantareste 65Kg, are un boom de 10m si necesita un rotor foarte serios. Amanunte la http://www.optibeam.de .

Un producator de antene inedit pentru mine este firma suedeza "Lannabo" a lui SM6DOI. Produsul care mi-a atras antena a fost un vertical pentru 160 si 80m de 17m inaltime si 20Kg, dotat cu un tuner comutabil din shack si care este amplasat la baza antenei. Puterea suportata: 2.5KW cu un SWR sub 1:2.

Comparativ cu verticalul similar al concurentei (Titanex), Lannabo foloseste materiale masive si de calitate foarte buna. Pretul este mare (1400 Euro), dar aceasta antena da o solutie convenabila la emisie in 160/80m in concursuri. Amanunte (partiale) pe http://www.lannabo.se/Antennas/vertical/vertical.htm .

Firma germana de antene "Titanex" a avut un stand pe cat de mare, pe-atat de gol. Tot ce era expus, erau cateva prospecte ale unor antene care m-au facut sa ridic din sprancene. Am fugit destul de repede de la acest stand dupa ce am citit specificatiile tehnice a unor beam-uri "minune" cu cifre de castig si raport fata/spate absolut fanteziste pentru numarul de elemente per banda si lungimea boom-ului. Ultima picatura a fost cand reprezentantul firmei s-a lansat intr-o teorie de tip zig-zag si fara baza tehnica reala despre diferenta intre dBi si dBd. Tacere absoluta la intrebari despre software-ul folosit la proiectarea si simularea antenelor pe computer si cum au fost masurate practic cifrele acelor decibeli super optimisti. La fel cand am intrebat de cantitatea de titaniu din aliaj prezenta in tevile lui "Titanex". Daca totusi doriti sa admirati produsele Titanex, iata pagina WEB: http://www.titanex.de .

O firma noua din Portugalia, "Primetec", a prezentat un controlor automat pentru antene de satelit a carei principale calitati sunt compatibilitatea cu orice transceiver si rotor existent pe piata precum si Software-ul care mi s-a parut deosebit de prietenos si intuitiv.

Legatura acestui controler numit "PrimeSat" se face ca la mai toate interfetele moderne, pe portul USB. Detalii la http://www.primetec.pt .

Firma germana "DFE" a prezentat prototipul unui preselector de receptie pentru domeniul 1.5-30MHz destinat sa mareasca performantele dinamice ale transceiverelor existente. Preselectorul contine 4 etaje: 1. etajul de comutare TX/RX QSK cu pana la 12 porti de antene suportand cca 2KW RF; 2. primul preamplificator de putere cu MOSFET-uri de cateva sute de mW; 3. unitatile de filtre trece banda cu 10-12 celule pentru fiecare banda de radioamatori ; 4. al doilea preamplificator de putere cu MOSFET-uri de cateva sute de mW destinat recuperarii atenuarii mari a filtrelor de banda. Filtrele de banda de tip LC sunt montate in cutii de aluminiu separat pentru fiecare banda.

Comutarea filtrelor se face prin intermediul releelor si nu cu diode de comutatie, pentru a reduce produsele de intermodulatie aparute prin intercalarea in traseul semnalelor de elemente neliniare. In aceasta configuratie, preselectorul (care are marimea unui transceiver mai marisor) costa cca. 500 de Euro si si dupa spusele lui DK2FD, asigura un IP3 si o selectivitate inalta fata de semnalele provenite din afara benzii de radioamatori. Versiunea a doua contine filtre cu cristal cu 8-10 poli executate cu cristale pe fundamentala pe fiecare banda si pe largimea ei: de exemplu 3.5MHz cu BW=300KHz in versiunea europeana; 21MHz cu BW=450KHz si asa mai departe. Filtrele sunt executate manual in cadrul firmei si ridica pretul preselectorului la 2500 de Euro !! Datele privind performantele dinamice si amanunte constructive nu erau inca gata si vor apare in curand pe pagina: http://www.dk2fd.de/200000/2400000.htm . Oricum, cred ca nu va fi usor de explicat raportul cost/performanta - la Hamfest, DK2FD cu datele tehnice foarte vage, nu a reusit sa ma convinga de imbunatatirea miraculoasa pe care o promite. Firma mai produce amplificatoare lineare de calitate pentru 430 si 1296MHz inclusive pentru noul mod DigitalAmateurTV - DATV.

Un produs care mi-a placut a fost wattmetrul computerizat al micii firme americane "Wavenode". Modelul WN-1 consta intr-un software care transforma orice PC intr-un wattmetru digital folosind o interfata paralela si pana la 4 senzori externi pentru spectrul 1.5-60MHz si 140-460MHz. Senzorii se pot pune oriunde pe traseul de RF pana la antena si suporta puteri 2kW RF cu optiune de 8KW (1.5-60MHz); 500W (140-150MHz) si 100W (150-460MHz). Citirea puterii directe si reflectate precum si SWR-ul se citesc pe monitorul computerului in diverse forme grafice foarte utile. Puterea (citita cu o precizie de pana la 10%) este de tip Average si Peak. Rezultatele sunt anuntate si vocal de un sintetizor de voce iar nivelele de putere si SWR pentru actionarea unei porti de protectie/alarma, sunt ajustabile continuu.

In afara de putere si SWR vizibile separat si simultan pentru fiecare din senzori, se pot vedea si urmatoarele grafice: castigul amplificatorelor, graficul linearitatii si histograme de putere si SWR cu arhivarea in timp a caracteristicilor antenelor folosite de-a lungul anotimpurilor si monitorizarea degradarii performantelor. Mai exista si alte optiuni de customizare si control de la distanta ceea ce transforma acest instrument intr-o jucarie foarte atractiva. Compatibil cu orice PC incepand de la 166MHz si orice Windows de la WIN 95 pana la XP. Pretul incepe de la 150 de Euro pentru interfata, program si un senzor, fiecare senzor suplimentar se vinde la 40 de Euro. Detalii la: http://www.wavenode.com/

Alta firma slovaca prezenta cu fruntea sus la Hamfest a fost "MicroHam" o mica firma care a cucerit un loc pe piata nu numai in Europa ci si peste ocean, lucru destul de rar. Firma produce accesorii pentru aparatura de radioamatori in special interfete universale si comutatoare remote de antene pentru SO2R si MS/M2. De asemeni, produsele de comutare servesc la conectarea antenelor sinfazate in numar mare de combinatii.

Sistemele de comutare dispun si de decodoare de banda pentru transceiverele existente pe piata pentru marirea gradului de automatizare a shack-ului. Releele de comutare suporta pana la 3KW. Un produs cautat de vizitatori era "Micro SO2R PACK 10B", care contine un comutator de antena SO2R cu 10 porti pentru 2 transceivere incluzand si un dublu decoder de banda. Pretul la Hamest: cca. 825 de Euro. Pentru un singur transceiver, este oferita la 480 de Euro, combinatia "Micro SO1R PACK 10B". La ambele produse mai exista inca o unitate optionala, un display LCD care indica vizual statutul ansamblului. Mai exista si alte produse de comutare si automatizare inclusiv cu optiuni diverse de customizare posibile datorita flexibilitatii conceptului. MicroHam mai produce o interfata USB numita "Micro KEYER" pentru CW, SSB, AM, FM, RTTY, PSK31, SSTV, APRS, PACKET si EchoLink. Interfata contine un CW keyer cu memorii cu WinKey versiunea 10, compatibil cu toate programele de logare Windows. Firma mai produce un sortiment deosebit de larg de cable de interfatare intre cele mai diverse produse existente pe piata, inclusiv unele specializate precum filtrele ICE de separatie intre statii multi-TX. Standardele de proiectare si calitatea produselor firmei: excelente. Toate detaliile la: http://www.microham.com .

Cateva produse "ACOM" au fost prezente la standurile unor dealeri germani si englezi insa firma in sine nu a fost prezenta. Ei nu au venit nici la Dayton in luna Mai si nu se stie clar ce se intampla cu aceasta companie bulgara care a avut un succes de rasunet si acum a redus in mod inexplicabil profilul. Sper sa nu fie ceva serios pentru ca amplificatoarele lor sunt produse bune si in plus au adus un spirit nou si conceptii moderne in proiectarea amplificatoarelor. Mi-a placut ca au zguduit situatia de piata a unor "vaci sfinte" in materie de lineare de putere care se cam culcasera pe-o ureche.

La capitolul antene, au fost destul de multi intreprinzatori italieni, germani si din tarile baltice care au prezentat multe modele de antene magnetice. Pentru mine e lesne de inteles motivul interesului multor radioamatori germani si din alte tari europene pentru aceste antene: legislatia draconica, problemele municipale si vecinii care nu permit instalarea de antene de marime normala. Ceea ce nu prea inteleg, este faptul ca aceste antene au devenit aproape o religie, existand la Hamfest o mare si diversificata cantitate de modele extrem de sofisticate si complicate mecanic, la preturi prohibitive. Nici macar nu mai sunt chiar asa mici si invizibile.

In opinia mea, investitia in antenele magnetice trebuie bine gandita, intrucat aceste antene au in mod curent castiguri de -20 sau -30dB comparate cu un dipol jumatate de lungime de unda obisnuit pe aceasi frecventa. Cazurile de "doar" -7 sau -10dB sunt posibile doar peste 15-20MHz si la diametre ale buclei mai mari. Am dorit sa subliniez acest lucru dupa ce am trecut in revista specificatiile tehnice complet fanteziste si miturile raspandite de catre firmele constructoare respective. Reclama e sufletul comertului, e adevarat, dar ce este reclama mincinoasa ? Jocul cu randamente de zeci de procente ale acestor antene foarte ineficiente, este destinat naivilor. O scurta serie de intrebari tehnice despre felul in care definesc specificatiile tehnice ale acestor antene pune in mare incurcatura sau chiar pe fuga pe reprezentantii firmei respective care incep sa transpire si sa se balbaie amestecand tot felul de notiuni si cifre in cel mai penibil mod. Si la Dayton exista fenomenul antenelor "minune", foarte mici si "extrem" de performante, dar in mod cert, nu la dimensiunile intalnite la Friedrichshafen.

In acelasi context, nu ma pot opri sa mentionez "faimoasele" antene EH care la niste dimensiuni liliputane au niste "performante" grozave, cel putin daca ne luam dupa publicitatea dubioasa facuta. Antenele EH sunt in esenta niste cilindrii din folie de cupru de 0.3mm grosime imbracata pe niste tevi din PVC pe care mai sunt bobinate in continuare cateva spire din sarma CuEm de 2-3mm diametru si care prin tot felul de artificii sunt aduse sa prezinte o rezonanta la frecventa ceruta. SWR redus, acesta e singurul parametru pozitiv dar eficienta este incredibil de mic, puterea efectiv radiata fiind de fractiuni infime din puterea injectata. Am auzit in banda ca antena, vezi minune, merge bine. Am intrebat pe radioamatorul italian respectiv cum a ajuns la concluzia ca merge bine, la care mi-a spus ca reuseste sa faca destul de multe legaturi in CW cu 300W. La castigul puternic negativ de -20 sau -30dB, da, ii raman sa radieze cateva fractiuni din wattii injectati - iar iubitorii lucrului in QRP stiu ca sunt posibile QSO-uri cu cateva sute de mW sau watti.

In plus, la standul respectiv, reprezentantul a incercat sa-mi explice succesul ametitor al antenelor EH chiar si in randul statiilor de radiodifuziune pe unde medii. Numai ca si-a gasit scepticul si chitibusarul care pune intrebari incomde si asa a reiesit ca vestitele statii de difuziune pe unde medii sunt in general statii cu emisiuni destinate soferilor pe diverse portiuni de autostrada asa ca nu emiteau decat cu cateva sute de watti si aveau nevoie de o acoperire de 30-40Km ! Eu cunosc si agreez preceptul ca "o antena proasta, de mare compromis e de preferat lipsei totale a unei antene". Ceea ce nu-mi place, este faptul ca pentru a promova interesele comerciale, atat antenele magnetice cat si cele de tip EH sunt prezentate intr-o lumina roza cu argumente de-a dreptul lipsite de orice bun simt tehnic sau de alta natura. Destui oameni de buna credinta care inca cred in "adevarul" lucrului tiparit, cumpara aceste antene si sufera mari dezamagiri.

Standul ARRL, a fost unul din cele mai solicitate din cauza ca foarte multi radioamatori europeni au venit sa li se verifice si sa li se certifice QSL-urile pentru DXCC. Cei 5 reprezentanti ai ARRL-ului au fost inundati efectiv de mii si mii de QSL-uri ale celor ce stateau la rand si au cerut intariri de la standurile Macedoniei, Greciei, Lituaniei si DARC.

Firme de peste ocean nu au fost prezente, doar produsele Force12, HeilSound, HyGain, TenTec, INRAD si Wavenode au putut fi vazute la standurile dealerilor locali. Ca si la Dayton, foarte populare au fost diversele produse ale firmei MFJ.

Yaesu si ICOM au avut standuri mari unde au expus noile transceivere iar Kenwood a avut un stand mare si frumos la care a expus vechile transceivere. Mult discutatul FT9000D a fost expus si la Hamfest (conectat la o antena beam de 3 elemente) intr-o stare de functionare relativa dupa ce miile de vizitatori l-au butonat si i-au schimbat miile de setari intr-un mod destul de putin grijuliu. ICOM a avut o mica problema termica cu exemplarul expus al noului IC-7800. Problema a fost din fericire rezolvata in seara dinaintea deschiderii expozitiei prin cumpararea unui mic ventilator de 3cm diametru de la o taraba alaturata de produse pentru PC si amplasarea lui cu ajutorulul unei benzi de scotch pe una din unitatile centrale de procesare. Dar totul e bine cand se sfarseste cu bine, nu ? Noul transceiver mobil IC-7000 a fost prezentat ca model demo si a starnit mare interes ca viitorul mostenitor al popularei serii 706.

Talciocul cred ca este destul de cunoscut in randurile radioamatorilor YO. Transceiverele in stare buna cam dispar din prima zi, chiar daca preturile mi s-au parut foarte mari. Ceea ce m-a impresionat a fost cantitatea de echipamente sofisticate de masura RF, din generatiile moderne, aflate in stare excelenta de intretinere. Generatoare HP, Marconi, Fluke, Network Analyzer-e, voblere si o mare de analizoare spectrale de cea mai buna calitate, toate in stare de functionare - pe incercate. Doar preturile m-au dezumflat rau de tot si m-au facut sa nu ma intorc acasa cu un spectrum analyzer HP8568 pe care pusesem ochii, insa vanzatorul nu a vrut sa lase un cent din cei 3200 de Euro ceruti.

In general, tocmeala posibila la Dayton, nu se prea vede la Hamfest, vanzatorii fiind foarte inflexibili chiar si in ultimele ore ale ultimei zi de expo. Multe tarabe cu accesorii de PC, singurele produse vandute la preturi mai omenesti. Preturi relativ rezonabile mai erau si la laptopurile 2nd hand. In rest, greu de cumparat ceva. Enorm de mult surplus de componente si echipamente militare din era sovietica, cred ca stocurile Armatei Rosii sunt destul de goale acum. Sute de tetrode metalo-ceramice de putere din modelele GU si GI in cutiile originale, nefolosite, "intamplator" cu seriile de fabricatie sterse la polizor.

Multi radioamatori din Ucraina si tarile baltice vindeau seturi de R-130 intregi, din care tunerul avea cel mai mare succes, avand multe componente RF de putere din el. Ce nu am reusit sa gasesc la Dayton si am reusit la Hamfest, au fost tevile si firele de 3-5mm diametru din cupru acoperit cu argint pentru proiectele mele de home-made. Desi preturile nu erau prea mici, mi-am luat o cantitate suficienta pentru urmatorii 25 de ani (in special ca sa nu zic ca n-am cumparat si eu ceva la Friedrichshafen). Am mai gasit si hub-uri de USB pentru PC pentru 4-8 porti cu tot cu alimentatorul de 5A la pretul de 11 Euro.

Antene Yagi de 6m si 2m/70cm precum si alte antene noi construite si vandute la talcioc de intreprinzatorii germani si din fosta CCCP, nu m-au convins, fiind confectionate cu materiale de buna calitate dar de o fragilitate mecanica curioasa si comuna tuturor. Acest lucru mi s-a parut destul de ciudat pentru tari cu ierni grele. Se gasesc toate felurile de conectoare inclusiv de puteri mari, dar la preturi nu prea grozave. Am mai cautat si un dummy load de 50 Ohmi, erau foarte multe industriale si militare dar preturile erau absolut prohibitive (500-800 de Euro !!).

Am observat ca la sfarsitul ultimei zile a expozitiei, se reincarcau in masini cantitati mari de aparatura, semn ca vanzarile au fost destul de slabe. Un plus la Friedrichshafen au fost tarabele cu componente active, tranzistoare, module si diode de toate frecventele si puterile precum si alte piese pentru home-made in special de UUS. Piese de calitate toate. La Dayton te poti lovi de ele numai intamplator asa ca, sansele statistice sa gasesti intamplator un anume MOSFET de RX sau modul de putere RF pentru FT857, sunt mai mult decat insignifiante.

Punctul cel mai cald de vanzare a fost totusi standul cel mai mare (dupa cele ale DARC-ului) al firmei Conrad. Cozile de sute de oameni echipati cu cosulete de supermarket, miscandu-se extrem de lent de-a lungul rafturilor in caldura sufocanta, m-au uimit si m-au nedumerit. Am intrat si eu doar sa ma uit si nu i-am inteles pe cumparatorii disciplinati si nadusiti care stateau cate 2-3 ore sa cumpere cateva fleacuri. Cunosc foarte bine reteaua Conrad (chiar m-am aprovizionat din plin cu accesorii si fleacuri la magazinul din Munchen, inainte de sosirea la Hamfest).

La Friederichshafen nu erau preturi mai reduse ca in magazinele Conrad obisnuite care se gasesc prin toata Germania si mai ales nici macar 20% din sortimentul bogat din ele. Doar ingramadeala mare. Asa ca sfatuiesc pe baietii din YO sa nu-si mai piarda timpul acolo ci in drum spre Hamfest sa intre intr-un magazin Conrad obisnuit dintr-unul din orasele germane si cred ca vor iesi mai multumiti. Nu vor trebui sa i-a hotarari rapide ce sa cumpere si vor putea avea mult mai multe modele de comparatie pentru telefoanele celulare sau camerele digitale.

Dupa obiceiul meu, mi-am notat cateva exemple de preturi de echipamente second hand, desi exista o mare variatie de preturi: Kenwood TS-830S - 400 Euro;TS-440SAT PS - 600 Euro; TS-930S 1000 Euro; TS-940S - 1150 Euro; TH-79E - 220 Euro;TS-850SAT - 1100 Euro; MC-60A - 90 Euro; AT-230 - 180 Euro. ICOM IC-720 - 550Euro; IC-728 - 400 Euro; IC-706 - 700 Euro; IC746 - 1400 Euro; IC-751A - 750Euro. Yaesu FT-990 - 1300 Euro; FT-757GX AT -950 Euro; FT-847 - 1300 Euro ; FT-857 - 600 Euro; FT-100 - 550 Euro; FT-1000MP - 1750 Euro; FT-225 - 275 Euro; FT-736 - 700 Euro; FT-901 - 550 Euro; MD-100 - 110 Euro; FL-2277 - 800 Euro; G-1000 - 500 Euro; Cushcraft A3S - 275 Euro; R-7000 - 325 Euro; Fritzel FB-53 - 300 Euro; GPA-50 - 100 Euro; ACOM 1000 - 1900 Euro; MFJ-259 -200 Euro; o pereche de 572B - 90 Euro; o pereche 6146A - 45Euro; Butternut HF6V - 325 Euro; Mosley TA33JR 300 Euro etc...

Sper ca ati observat ca am dat atentie sporita unor mici firme de succes provenite din Europa de Est. Aceasta mai mult din speranta secreta ca intr-o zi voi intalni la Hamfest si un stand al vreunui radioamator intreprinzator din YO.

Rog pe cititori sa ma ierte atat pentru greselile gramaticale si de stil (de inteles dupa 21 de ani departe de tara) cat si pentru fotografiile nu prea profesionale, facute la expozitie.

Daca nu va interveni ceva deosebit si voi putea calatori in noiembrie la Osaka, sper ca urmatorul articol pentru cititorii paginii Radioamator.ro il voi scrie despre Conventia ASIA-PACIFIC DX-Convention si in special un reportaj de la sediul firmei ICOM care a invitat toti paticipantii la Conventie la un tur organizat de 6 ore in sectiile de proiectare, inginerie si de productie ale singurei firme de radioamatori din lume jucata la bursa (Tokyo).

Pana atunci multe 73s!

Morel Grunberg 4X1AD

Articol aparut la 19-7-2005
