Moduri digitale pentru radioamatori
Waldis Jirgens VK1WJ
Traducere Daniel Motronea YO9CWY
1. Q: Ce este un mod digital?
A: Orice mod in care informatia este codata in biti (1-0).
Exemple vechi: CW, RTTY, Hellschreiber. Toate acestea sunt disponibile ca dispozitive mecanice: manipulator morse, vechiul teleimprimator sau aparatul Hellschreiber.
Exemple mai noi: Packet, AMTOR (FEC si ARQ), PACTOR, GTOR. Multe dintre acestea folosesc TNC.
Exemple noi: BPSK31, MFSK16, MT63, FSK441.
Modurile digitale variaza foarte mult dpdv al largimii de banda: de la 40 Hz pentru PSKAM10 la 2 kHz pentru MT63.
2. Q: Ce echipament este folosit in modurile digitale?
A: Un transceiver SSB, folosind doar partial puterea de iesire: 30 - 70 W fiind media. QRO se foloseste uneori in VHF, insa foarte rar in HF.
Transceiverul nu trebuie sa fie sofisticat, iar "speech procesarea" este chiar contraindicata in modurile digitale. Tot ce aveti nevoie, reprezinta 4 semnale: Ground, PTT, Audio pentru transmitere, si Audio pentru receptie. Acestea sunt disponibile la mufa de microfon.
Un filtru ingust este de ajutor in conditii aglomerate in modurile PSK. Acesta evita scaderea sensibilitatii, care este cauzata de prezenta unui semnal digital puternic in banda de trecere SSB.
Obs: filtrele sunt marcate numai pentru SSB sau CW, inca nu s-a facut o marcare si pentru moduri digitale.
Nici antenele nu trebuie sa fie pretentioase, folosindu-se antene simple: verticale sau dipoli.
Desigur aveti nevoie si de un calculator, nu mai slab de 486DX33, cu un sistem de operare (Windows 98 SE). Calculatorul trebuie sa aibe o placa de sunet de cel putin pe 16 biti. Cele mai multe programe insa ruleaza cu minim Pentium 133.
Alegeti un monitor care este "tacut" din punct de vedere "RF". Se pare ca monitoarele cu ecran mai mic, folosite la rezolutie mai mica sau cu o adancime de culoare mai slaba produc mai putine radiatii RF. Alegeti o tastatura care nu o ia razna la aparitia unui camp RF. Cablul de mouse poate deveni o buna antena de receptie RF, mai ales in 6 m, de aceea e bine sa fie trecut de cateva ori printr-un inel de ferita.
Toate programele digitale afiseaza The Waterfall, "Cascada" care este de fapt o reprezentare in timp a unui spectru audio de 4 KHz.
Intre calculator si transceiver aveti nevoie de o interfata. Scopul acesteia este de a adapta impedantele, reglare a volumului, PTT (unii radioamatori folosesc sistemul VOX), cat si separarea galvanica intre calculator si transceiver. Pentru PTT se folosesc adesea optocuploarele (sunt cele mai sigure pentru calculator), tranzistorii sau releele (cele mai simple). Fara o separare galvanica, riscati ca in calculator sa intre RF, iar acesta sa functioneze instabil. Cablele de conectare trebuie sa fie cat mai scurte, din cauza RF.
N.T. Pana la urma Interfata se poate rezuma doar la doua cabluri coax: unul de la iesirea audio a placii de sunet (calculator) catre mufa de microfon a transceiverului, si cel de-al doilea de la iesirea de audio/casti a transceiverului catre mufa de microfon a placii de sunet. Trecerea E/R o face VOX-ul. Lucrandu-se cu nivele foarte mici, setam aproape de minim: volumul si nivelul de intrare microfon la placa de sunet, cat si la transceiver nivelul de intrare microfon si cel de iesire audio in casti. Eu asa il folosesc si functioneaza perfect. Valoarea Delay/Vox trebuie setata relativ mica pentru a nu intarzia prea mult pe emisie si a pierde prima parte a mesajului receptionat de la corespondent. Un nivel prea mare al Vol/placa de sunet face ca transceiverul sa treaca nedorit pe emisie sau sa nu mai revina pe receptie.
3. Q: Care sunt frecventele alocate modurilor digitale? O scurta caracterizare a modurilor digitale nominalizate.
A: Pentru BPSK31, QPSK31 (USB): 3580 (in USA 3620), 7037, 10140, 14070, 18100, 21070, 24920, 28120.
Acest mod se bazeaza pe RTTY, dar foloseste phase shift keying la 50 WPM (cuvinte pe minut) (31 BAUD). In QPSK, in locul manipularii prin inversarea de faza (phase reversals), sau phase shifts de 180 grade, avem si o pereche aditionala de phase shifts de 90 si 270. QPSK reprezinta de fapt doua semnale BPSK pe aceeasi frecventa, ambele preluand jumatate din putere. Banda de frecventa este 80 Hz. Aceste moduri au fost dezvoltate de Peter Martinez, G3PLX.
Pentru PSK63, PSK63F, PSK128, PSKFEC31, PSKAMxx (USB): 10140 frecv fixa, 14072 ff, 21080 ff. PSK63 a fost dezvoltat de Moe Wheatley AE4JY si Howard Teller KH6TY. Viteza: 74 wpm cu majuscule si 102 wpm cu minuscule. Largimea de banda: 160 Hz. PSK128 are o viteza si largime de banda duble. PSKFEC31 este un BPSK31, foloseste numai majuscule si are un simplu FEC, iar PSK63F este PSK63 plus FEC (Forward Error Correcting).
Pentru MFSK16 si 8 ca si Domino (USB): 10140, 14080, 21080. A fost dezvoltat de Murray Greenman ZL1BPU. MFSK inseamna "Multi Frequency Shift Keying". Foloseste 16 tonuri, rezultand un sunet muzical. Viteza: 42 WPM. Largimea de banda: 316 Hz.
Pentru Hellschreiber (USB): 3580 (in USA: 3620), 7035, 10135, 14063, 21063 and 28063 kHz, oficial. In practica se foloseste banda alocata MFSK. Hellschreiber a fost dezvoltat de Rudolf Hell in 1929. Transmite pixel cu pixel prin scanarea coloanelor de la baza catre partea superioara si de la stanga la dreapta cu viteza 122.5 baud. Exista cate 14 puncte pe fiecare coloana verticala.
-Feld Hell foloseste semnal de purtatoare pentru punct negru, iar lipsa acesteia inseamna punct alb.
-PSK Hell foloseste phase shift keying ca si PSK31. Versiunea de 245 baud foloseste matricea normala de caracter de 14x7 si are o largime de banda de 245 Hz. Mai exista o versiune de 105 baud disponibila in programul Hellschreiber al lui IZ8BLY care se pare ca este foarte potrivita pentru semnalele slabe de DX.
FM Hell este denumit versiunea "single sideband" a lui PSK Hell. Mai exista totusi Hell 80, Duplo Hell si C/MT Hell - dar sunt foarte rar folosite.
In modul MT63 s-au auzit statii numai pe 14109.5si 14107.5 kHz. Este un mod de banda relativ larga (normal 1 Khz) si rapid. Numarul de statii este redus.
Modul standard Olivia cu 32 tonuri si largime de banda de 100 Hertz se foloseste in general in spectrul 14106.5 - 14108.5 kHz. Este un mod experimental, plecand de la MFSK si este tolerant la diferentele de frecventa dintre corespondenti. Se foloseste mai frecvent in sked-uri, cu 4 tonuri si cu o largime de banda de 250 Hz, un pic mai jos de frecventele alocate MFSK.
Pentru RTTY, AMTOR si PACTOR: 1800-1815, 3580-3600 (in USA: 3620-30), 7035-7045, 10140-10150, 14070-14099, 18100-18109, 21080-21120, 24920-24929, 28050-28150.
Throbx si Throb sunt moduri noi pentru DX . Frecventele ca si PSK63 etc. Throbx este foarte bun in conditii grele de DX, dar este si lent. Are disponibile 2 viteze: 1 si 2 throbs/sec. Throb exista si in versiunea 4 throbs/sec, dar rata erorilor creste cu viteza.
PSKAM50, 31 si 10 sunt moduri noi dezvoltate de Patrick Lindecker F6CTE. Viteze: 50, 31 and 6 WPM cu largimi de banda de 180, respectiv 40 Hz. Surprinzator, PSKAM50 este cel mai bun pentru DX long path. Se pare ca numai programul MultiPsk are aceste moduri.
SSTV pe freventele: 14230, 21340 si 28680kHz.
JT44, JT65, JT6M si FSK441 au fost dezvoltate de Joe Taylor K1JT in special pentru semnale slabe in VHF si UHF.
Incercati pentru semnale JT44 sau JT65 pe: 144235 si 144335. Pentru FSK441 cautati pe: 50230, 144230 si 144330.
FSK441 si JT44, JT65 si JT6M sunt tolerante fata de deviatiile de frecventa intre statii de pana la 400 Hz, totusi este bine sa urmariti lucrul pe frecvente cat mai apropiate.
4. Q: Ce se poate lucra in modurile digitale?
A: In HF: Orice statie de pe glob. Cea mai intensa activitate este in 20, 15 si 10 metri. S-au stabilit QSO intre SUA si DL, unul din corespondenti folosind antena verticala/dipol si 70 W, iar celalalt dipol rotativ cu 30 W.
In VHF se pot folosi si modurile dedicate in mod normal HF. Practica va demonstra ca FSK441 este specializat indeosebi pe comunicatii Meteor Scatter. Acesta permite si contacte pe 50 MHz cat si 144 MHz pe distante intre 500 si 2500 km. FSK441 a inlocuit substantial Hellschreiber, care a fost folosit pe larg pana acum cativa ani. Pe timpul Leonidelor (caderi meteorice) s-a lucrat SUA- ZL3TY pe 2m in FSK441.
Alte moduri folosite sunt JT44 si JT65, indeosebi pentru contacte EME dar si pentru tropo-scatter. JT65 este extrem de sensibil la timp, fiind necesar ca ceasurile celor doua calculatoare sa nu fie decalate cu mai mult de ? sec.. JT65 necesita de asemenea un calculator mai rapid de 233 MHz. JT44 accepta diferente de pana la 4 sec. Astfel, pentru contactele tropo-scatter este de preferat JT44 - in ciuda atenuarii de 3 dB, in comparatie cu JT65.
5. Q: Care este cel mai popular mod digital in HF?
A: Fara discutie BPSK31. Incercati pe frecventele 14070 sau 21070.
Apoi este MFSK16, QPSK si Feld-Hell urmat de FM-Hell, care i-o ia inainte lui Feld-Hell.
Alte moduri auzite aleatoriu sunt: BPSK63, PSKFEC31, THROB.
Exista totusi o multime de statii RTTY. Totusi, de ce radioamatorii mai pierd vremea in acest mod, cand exista alte moduri mult mai eficace?
6. Ce softuri sunt disponibile si cat costa?
A: Cele mai multe sunt "Freeware":
Hamscope, freeware. Ruleaza BPSK, QPSK, CW, MFSK16 direct cat si RTTY folosind motorul MMTTY sau Packet folosind motorul packet SV2AGW Necesita Pentium 133. Download: http://www.qsl.net/hamscope
Zakanaka, freeware. Ruleaza BPSK, QPSK cat si RTTY cu motorul MMTTY. Pentium 133. Download: http://www.kc4elo.com/.
IZ8BLY Stream, freeware. Ruleaza BPSK, MFSK16, MFSK8, PSK63F si PSK125F. Download: http://www.geocities.com/iz8bly
MixW v 2.14, shareware. Ruleaza BPSK, QPSK, CW, RTTY, AMTOR FEC, Feld Hell, FM Hell (105 si 245 Baud), MT63, PSK63, Throb, FSK31, SSTV, si RX in PACTOR si AMTOR ARQ. Costa 50 $US, dar se pare ca unele din versiunile anterioare sunt si free. Download: http://www.nvbb.net/~jaffejim/downloads.htm
Multipsk v 3.6, freeware. Ruleaza BPSK, QPSK, CW, CCW, RTTY, AMTOR FEC, Feld Hell, PSK Hell (245 Baud numai), Hell 80, MT63, PSK63, PSK63F, PSKFEC31, PSKAM50, 31, 10, Throb, Throbx, MFSK16 si MFSK8, ASCII, RTTY, HF Fax. Permite receptia in AMTOR ARQ si PACTOR ARQ, SSTV. Download: http://members.aol.com/f6cte/index.htm
MMTTY, freeware. Ruleaza RTTY. Download: http://www.qsl.net/mmhamsoft
MMSSTV, freeware. Ruleaza SSTV. Download: http://www.qsl.net/mmhamsoft
IZ8BLY Hellschreiber, freeware. Ruleaza Feld Hell, PSK-Hell, FM-Hell (ultimul la 105 Baud si 245 Baud), Duplo-Hell and C/MT Hell. Ultimul este chiar amuzant permitand sa vedeti literele in Waterfall. Download: http://www.geocities.com/iz8bly
IZ8BLY MT63, freeware. Ruleaza MT63 in 3 largimi de banda - 2 kHz, 1 kHz (cel mai popular), si 500 Hz. Download: http://www.geocities.com/iz8bly
PSK31SBW, freeware. Ruleaza BPSK31, QPSK31 si CW (ultimul, numai transmitere). Functioneaza pe calculator 486DX33.
Domino, freeware. Ruleaza 3 moduri MFSK. Are o interfata cam rudimentara. Download: http://www.qsl.net/zl1bpu/MFSK/domino/
WSJT realizat de K1JT, free. Ruleaza JT44, FSK441, JT65 si JT6M. JT44 nu este disponibil in versiunea 4.xx de WSJT. Download: http://pulsar.princeton.edu/~joe/K1JT
Olivia, freeware - versiune MFSK-FEC, disponibil atat pentru LINUX cat si sub WIN. Download: http://homepage.sunrise.ch/mysunrise/jalocha/mfsk_trx.html.
gMFSK 0.6, freeware. Ruleaza BPSK31, QPSK31, BPSK63, Feld Hell, MFSK16, MFSK8, RTTY (in toate vitezele si offset), MT63 si THROB. Ruleaza sub LINUX. Informatii la: http://gmfsk.connect.fi/.
gMFSK 0.7pre1 este o pre-versiune al alteia mai noi. Este o integrare a modului OLIVIA, intr-un mod civilizat: cu waterfall, plus CW.
hf 0.7.2, freeware. Ruleaza AMTOR (FEC si ARQ), PACTOR 1 (FEC si ARQ), RTTY, GTOR, MT63. Disponibil numai sub LINUX.
7. Care este interfata de utilizator si cum arata un semnal digital pe Waterfall?
Vezi imaginile urmatoare:
Captura ecran: BPSK31 sub Multipsk 2.2
Captura ecran: BPSK31 sub MixW 2.07
Captura ecran: MT63 sub MixW 2.07
Captura ecran: MFSK16 sub Hamscope 1.51

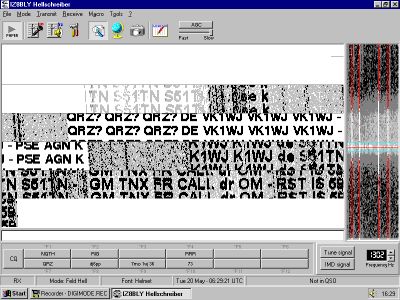

Captura ecran: Feld Hell under IZ8BLY's Hellschreiber
Observati, cascada este orizontala (in dreapta)!
- Waldis Jirgens VK1WJ
-
