ANTENA LOGARITMICA

Nicusor Poenaru YO4LHR

Plecand de la comentariile lui Mack - YO4MM (ex. YO4BBH) referitoare la o antena care sa lucreze cu aceleasi rezultate in 2m si in 70 cm, am gasit publicat in Almanahul Tehnium 1989 exact ceea ce isi doreste orice radioamator: o antena simpla, monobanda sau multibanda, fara trapuri si foarte simplu de adaptat (cel putin teoretic). Articolul a fost scris la acea vreme, de ing. Ilie Mihaescu YO3CO.

Antena este descrisa in principal pentru US dar iti trebuie suprafata mare (undeva la 20x30m sau chiar mai mult). Pentru cei care dispun de asemenea suprafete este OK. Dar aspectul cel mai interesant este ca se poate realiza o singura antena care sa rezoneze si in 2m si in 70cm, cu un castig constant (exemplul este de 11,2 dB la o lungime de 4m) ceea ce reprezinta, cel putin teoretic, un mare avantaj.

In continuare am sa reproduc cate ceva despre aceasta antena pentru cei care nu au acel almanah Tehnium si voi trece direct la prezentare si calcul.

Antena se va construi tinand seama de urmatorii parametri:

  • largimea de banda (antena se poate construi monobanda, dual-banda sau tribanda) - o notam cu C
  • lungimea boom-ului (n x λ) - notat cu B
  • castigul dorit (cel putin teoretic) - notat cu G
  • factor de reducere - notat cu r si care este in functie de castig.

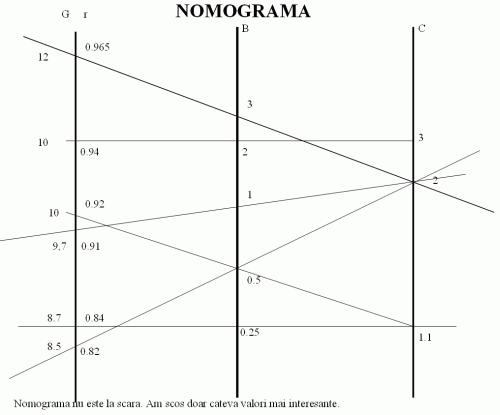

    Acesti parametri se afla in nomograma pe care am incercat sa o reproduc cat mai precis (dar cel mai bine se poate lua din almanah)

    In toate variantele constructive pentru US antena prezinta o impedanta de 300 de ohmi, deci adaptarea se va face foarte usor.

    In ceea ce priveste calculul antenei, acesta se face foarte usor. Voi nota lungimea elementelor cu E iar distanta dintre elemente cu D.

    Lungimea primului element se calculeaza astfel E1=149,6/f min (MHz) iar distanta dintre primele elemente D1=0,3 x E1.

    In continuare E2 = E1 * r (samd) iar D2 = D1 * r (samd).

    Pentru a rezona si pe frecventa cea mai mare trebuie indeplinita conditia ca cel mai mic element sa reprezinte 38% din lungimea de unda cea mai mica. Bineinteles ca trebuie respectata si conditia de lungime a boom-ului functie de care se foloseste factorul de scurtare r in calcule.

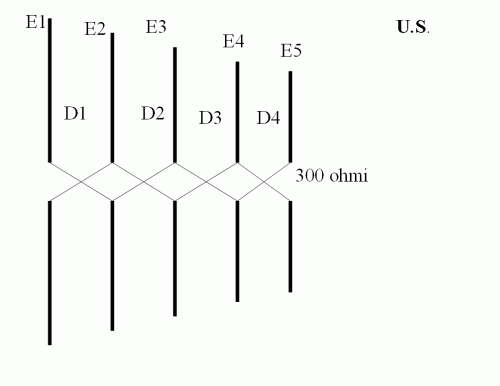

    Pentru a nu ma lungi cu explicatiile voi prezenta, ca exemplu, dimensiunile unei antene care lucreaza in US in benzile 20, 15 si 10 si una pentru UUS in 2m si 70 cm. Pentru US :

    unde dimensiunile sunt in metri.

    Lungimea totala este de 32,5 m, r=0,93 iar G=11dB (!)

    Penru UUS, pentru a acoperi banda 144-432 MHz, la un r=0,94 ar rezulta un G=11,2 dB iar antena va avea lungimea efectiva de 4,25m (2 x λ), E1=1,04m , D1=0,313m iar restul se va calcula in functie de r; rezulta o antena de 23 de elemente.

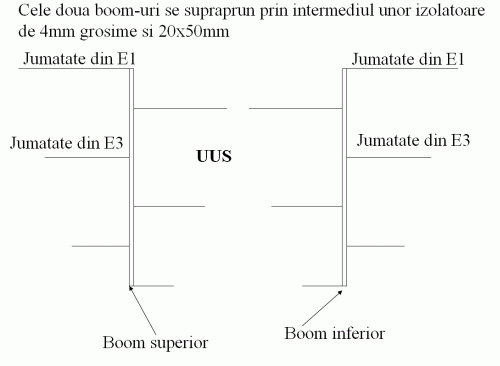

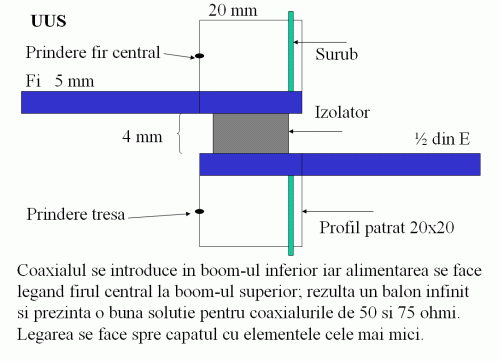

    Constructiv, pentru US antena are o constructie ce aminteste de elementele active ale antenei SWAN iar pentru UUS se foloseste varianta ce aminteste de o antena de receptie TV care se putea gasi cu ceva vreme in urma in comertul de stat si intercooperatist (HI).

    Nicusor Poenaru YO4LHR

    Articol aparut la 17-6-2008

    13062

    Inapoi la inceputul articolului
  • Comentarii (7)

  • Postat de Pit ,YO3JW - la 2008-06-17 11:38:04 (ora Romaniei)
  • Excelent! Poate adaugi cateva imagini foto cu realizarea ei practica!

  • Postat de Vasile - YO6EX (yo6ex) la 2008-06-17 17:44:08 (ora Romaniei)
  • Interesant intradevar. De acord cu Pit, ceva foto se poate?
    TKS

  • Postat de Nelu - YO5CTZ la 2008-06-17 20:31:51 (ora Romaniei)
  • Felicitari Nicusor,pentru curajul abordarii acestui subiect.Din punctul meu de vedere , ma intereseaza mai mult aspectul practic-aplicativ.Sunt sigur ca ne vei inpartasi in curand, cateva realizari.Succes si la cat mai multe articole bune.73, Ioan Ilea-Zalau

  • Postat de Liviu - YO3DLL la 2008-06-17 22:41:57 (ora Romaniei)
  • Excelent .Felicitari pentru articol si preocupare ! Foarte atractiva ca idee ..Ar fi insa interesant de stiut si parerea lui Ilie - YO3CO ..
    Succes !!

  • Postat de Ilie Matra - YO3BBW la 2008-06-20 08:21:37 (ora Romaniei)
  • La aceeasi lungime cistigul unei antene log-periodice este mai mic decit al unei antene monobanda, ele sint bune acolo unde trebuie radiat intr-o banda foarte larga cu adaptare buna si unde nu se doreste cea mai buna directivitate. Articolul este foarte bun, felicitari.

  • Postat de Nic - YO4LHR la 2008-06-20 23:33:56 (ora Romaniei)
  • Multumesc pentru aprecieri dar cred ca meritul adevarat il are "nea Ilie" YO3CO.
    Cele doua fisiere care compun articolul pot fi descarcate si de la urmatoarele adrese :
    http://www.3host.ro/filehost/phrame.php?action=editDownload&fileId=16941">Presentation1.ppt
    http://www.3host.ro/filehost/phrame.php?action=editDownload&fileId=16940">ant.rtf

  • Postat de Adrian - YO9FRJ la 2008-06-24 11:48:13 (ora Romaniei)
  • Multumim Nic pentru observatiile practice cu privire la aceasta antena. Cred ca ar fii foarte interesant daca cineva ar avea timp sa faca o simulare a acestei antene in EZNEC si/sau NEC pentru o confirmare a performantelor atat in HF cat si in 2m/70cm. 73's
