Realizare soclu pentru GI7B

Mugurel Creanga YO7GDB

Pentru radioamatorii constructori (care sunt din ce in mai putini) si datorita costurilor relativ mari ale soclurilor pentru GI7B m-am inspirat de la N2GPQ. Impreuna cu YO7AOG am purces la construirea de socluri pentru acest tip de tub din materiale care pot fi gasite fara prea mari eforturi: tabla dublu cositorita recuperata din cutii de conserve sau ecranajul de la vechile computere. Tabla recuperata din ecranajul de la vechile computere s-a dovedit a fi mai potrivita, lucru observat in timp pentru ca este mai otelita si rezista mai mult in timp.

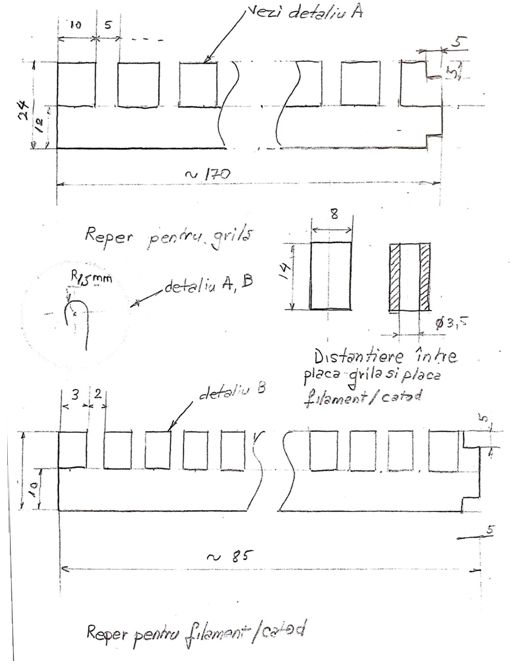

In cele ce umeaza va voi prezenta desenele in care sunt prezentate cotele si poze cu soclurile realizate de noi.

In primul rind trebuie sa gasim materialele necesare si cu putin efort si multa indemare incepem realizarea acestor socluri. Noi, adica nenea Baducu - YO7AOG si cu mine - YO7GDB am realizat o mare parte din repere din cablaj de 2.5 mm pe care l-am corodadat dupa desenul din figura.

Personal pentru decupaje am folosit o bormasina cumparata de la magazinul OBI la care am atasat un cutit freza tip "deget" care a fost cumparat tot de acelasi magazin.

Dupa mult efort si multa munca lucrarea s-a finalizat. Mai jos sunt prezentate fotografii cu o lucrare finalizata:

Celor care doresc sa incerce realizarea acestor socluri, le dorim spor la treaba!!

Baducu - YO7AOG si Relu - YO7GDB

Mugurel Creanga YO7GDB

Articol aparut la 23-5-2011

9713

Inapoi la inceputul articolului

Comentarii (13)

  • Postat de George - YO9HSW la 2011-05-24 10:13:04 (ora Romaniei)
  • In sfarsit, avem parte si de actiune! Jos palaria! Felicitari ambilor constructori si succes in continuare. vy 73

  • Postat de mircea bochis - YO5AXB (yo5axb) la 2011-05-24 17:51:47 (ora Romaniei)
  • Imi pare rau ca trebue sa vin cu critici...intentia este buna dar realizarea practica este proasta.Lasind la o parte realizarea practica pe o bucata de tabla de aluminiu refolosita cu o gramada de gauri in ea si restul componentelor sint facute doar aproximativ.Cel mai delicat lucru la acest gen de socluri este realizarea partii de contact cu filamentul,respectiv catodul si cu grila.Daca atunci cind tubul este rece exista un contact sa zicem satifacator in momentul in care tubul este cald si apare radiofrecventa in lipsa unui contact serios si profesional realizat tubul, respectiv tuburile intra intr-o puternica instabilitate lucru care risca sa nu poata sa fie controlat.Cu cit tubul este folosit la o frecventa mai mare cu atit problemele care apar sint mai serioase.O alta problema foarte serioasa care apare la acest tip de soclu este imposibiltatea racirii filamentului respectiv a catodului care provoaca deasemenea probleme serioase [ nu intru in detalii pentru ca nu acesta este subiectul] deasemenea gaurile anemice din jurul soclului nu sint suficiente pentru racirea anodului.Nu am facut aceste remarci sa creez polemici de nici un fel, am vrut sa-i scutesc pe diversi care incearca sa realizeze montaje cu acest tip de tub [inclusiv pe autori] de pornitul pe un drum care duce spre esec.Pentru folosirea in parametrii maximi a acstui tub minunat exista doar doua variante, folosirea unui soclu de fabrica facut pentru zona de frecvente unde se doreste sa fie folosit sau varianta home made in care tubul se foloseste fara soclu si se tzine suspendat in aer cu un colier fixat pe grila iar apoi fixat foarte rigid la masa.Cunosc foarte bine acest tip de tub pe care-l folosesc de la 3,5 Mhz pina la 1296Mhz.Cu doua asemenea tuburi in scurte scot 1100W in toate benzile,500W cu un tub in 144 Mhz si 300W cu un tub in 1296Mhz.Apreciez mult pe cei care merg inca pe calea home made si tocmai pentru acest lucru am facut comentariile de rigoare [criticile] pentru ca intodeauna efortul realizarii este mare si trebue evitate orice posibilitati de esec .Asa cred eu ca este etic.73, Mircea,YO5AXB.

  • Postat de Adrian - YO5BFJ (yo5bfj) la 2011-05-24 21:18:54 (ora Romaniei)
  • http://www.qsl.net/9a3mr/Gi7b_mounting.htm
    Va puteti uita si aici. Eu am facut asa 2 jucarii HF care functioneaza . Cele bune !

  • Postat de Doru Zaslo - YO2AMU la 2011-05-24 22:04:36 (ora Romaniei)
  • Total de acord cu Mircea-YO5AXB.Eu nu am experienta cu triode , dar soclurile care au trecut prin mana mea erau foarte serioase.
    Eu am construit socluri pentru GU74b si GU78b, tuburi ce le-am folosit in etajele finale pentru EME.
    Une exemplu: primul soclu construit pentru GU78b avea performanta de a obtine 1 A / 3 kV curent anodic. Nu era normal!Puterea varia in decursul a un minut cu pana la 50%. Suplimentand "degetarele" sau contactele de la G2 ,curentul a crescut la 2A si implicit puterea.
    Sa nu uitam de presiunea aerului de racire si nu o simpla suflare cu un ventilator axial.
    Pentru cine este interesat am o poza de calitate in format .jpg al soclului care merge la GU78b si GU84b dar...ma indoiesc sa am solicitari! Hi!
    Felicitari pentru cei doi care mai incearca ceva...o raritate! Nu mi-o luati in nume de rau!?
    Ne completam unii pe altii atunci cand vedem ca merita!
    73 de YO2AMU,Doru.

  • Postat de Liviu - YO4FNG la 2011-05-24 23:36:37 (ora Romaniei)
  • Foarte bun si tehnic acest articol si urez succes la construit socluri pentru GI7b. Desi folosesc acest tub in mai multe finale - 50 MHz, 144 MHz, 1296 MHz (nu e inca gata), de putoare ce sunt, nu am considerat ca merita efortul de a folosi si socluri. Am lipit direct pe tub si cred eu ca am evitat multe din neplacerile care pot deriva. Lucrez cu finalele de multi ani si nici un fault pana acum. 73 si succesuri !

  • Postat de creanga mugurel - YO7GDB la 2011-05-25 21:37:33 (ora Romaniei)
  • Raspuns la comentariul facut de YO5AXB
    N-am spus ca este cea mai perfomanta constructie, pozele sint de la realizarea lui YO7AOG dar daca v-ati fi uitat cu atentie la text a-ti fi observat ca nu au fost realizate "pe tabla de aluminiu refolosita cu o gramada de gauri" eu nu am facut asa si voi atasa la material ce am facut eu,si,pot sa afirm ca finalul merge de 3 ani cu acest fel de soclu (chiar daca nu sint activ in 3.5 Mhz )La nevioie va puteti uita la materialul publicat de catre N8GPQ de unde m-am inpirat si readaptat pentru materialele gasibile la noi, iar materialul l-am publicat pentru radioamatorii care mai construiesc NU pentru cei circotasi si cei plini de bani.

  • Postat de mircea bochis - YO5AXB (yo5axb) la 2011-05-26 04:27:23 (ora Romaniei)
  • Am spus in textul initial ca nu am scris acel comentariu pentru a provoca polemici,pur si simplu este un comentariu tehnic la ceva ce nu corespunde si care risca sa porneasca pe o cale gresita pe multi radioamatori mai putini avizati in domeniu.Draga Mugurel, YO7GDB, este absolut clar dupa raspunsul tau ca esti total pe linga suibiect in plus modul in care te descotorosesti de partener este urit.Cind participi la un proiect impreuna cu cineva iti asumi totul,partea de succes dar si criticile [daca exista].Faptul ca te incapatinezi si spui ca ai facut acest soclu si ca ai un final care ''merge'' cu acel soclu nu inseamna nimic pentru ca ''mersul'' este ceva foarte relativ...Evident ca daca vrei sa scoti cu acest tip de lampa 150W nu se intimpla nimic si merge si cu soclul propus in articol.In mod normal daca nu stapinesti un lucru este bine sa nu-ti dai cu parerea despre el si nici sa nu emiti judecati de valoare care pot sa puna pe un drum gresit pe altii...YO2AMU un radioamator cu foarte mari performnte la viata lui a inteles foarte bine ce am scris eu in comentariu si reactia ta fireasca ar fi fost sa ne contactezi pe amindoi pe mail si sa ceri detalii despre acest tip de constructii pe care nu le cunosti.Reactia ta este din nou una de confuzie care nu are nici o legatura cu radioamatorismul ,spui in raspuns...''materialul l-am publicat pentru radioamatori care mai construiesc NU pentru cei circotasi si cei plini de bani'' daca faci comentarii la ceva ce nu este ok nu inseamna ca esti circotas si nici nu este o rusine daca esti un om cu bani.Este o rusine daca esti un om cu bani proveniti ilegal...intimplator am o pensie de boala de 390 de lei noi lucru care nu cred ca-ti poate provoca invidii de nici un fel,in schimb ce am in cap lucruri care te-ar putea pune pe ginduri...Inchei pentru ca acest spatiu nu este dedicat raspunsurilor pe linga subiect ci problemelor tehnice.Numai bine pentru toata lumea,73,Mircea, YO5AXB.

  • Postat de Florentin - YO9CHO (yo9cho) la 2011-05-28 11:35:44 (ora Romaniei)
  • Titlul postarii mele este:"Construiti baieti, donstruit si dheruiti si altora experienta voastra"
    http://vk3zl.gs35b.com/gi7b/socket/index.html
    Comentarii?Bine venite.
    Saptezecisitrei....

  • Postat de Florentin - YO9CHO (yo9cho) la 2011-05-28 11:42:13 (ora Romaniei)
  • Are cineva idee ce panta are GI7?Stie cineva pentru ce a fost creeata aceasta trioda?Stie cineva care este regimul de lucru?A auzit cineva de capacitati interne?Stie cineva ce castig are aceasta trioda in US?Stie cineva care este puterea disipata in trioda fara racire si cu racire?Se vorbeste de KW.Stie cineva ce inseamna KW in RF?.Imi cer scuze ca polemizez....
    Saptezecisitrei!

  • Postat de Florentin - YO9CHO (yo9cho) la 2011-05-28 11:59:26 (ora Romaniei)
  • Pentru....designeri: http://frank.pocnet.net/sheets/018/g/GI7B.pdf
    Saptezecisitrei!

  • Postat de Florentin - YO9CHO (yo9cho) la 2011-05-28 12:06:18 (ora Romaniei)
  • Pentru iubitorii triodei: http://gi7b.com/
    Saptezecisitrei!

  • Postat de Florentin - YO9CHO (yo9cho) la 2011-06-07 12:23:56 (ora Romaniei)
  • Mugurel,te felicit pentru articol.Asta inseamna ca exista inca altruism si in Romania se mai face ceva in domeniul "ham".De ivatat avem continuu.
    Saptezecisitrei!

  • Postat de nicu Vadu Sapat - YO9FQE la 2011-11-26 15:31:40 (ora Romaniei)
  • salutari de la vadu sapat
