DIGIBOX 2

Mihai Enea YO8CYN

"Atunci când un prieten te roaga, nu exista amânare pe mâine" (proverb arab)

Motivat de posibila deplasare în Venezuela, Guyana şi Africa din anul acesta, (deplasare în care, în comparaţie cu Vanuatu aş dori să abordez şi în modurile digitale), pentru că interfaţa mea era destul de mare şi nici nu aveam control CAT pe ea, şi pentru că în vară, când prietenul meu din copilărie Teo – YO8RCM (cu care am fost coleg câţiva ani buni la Casa Pionierilor pe vremuri), ne-a arătat un prototip de CAT interfaţă pentru modurile digitale destul de interesanta dar şi mică, am apelat la el pentru rezolvarea acestei probleme. Am remarcat încă odată valabilitatea proverbului menţionat la începutul acestui articol. Ce bine este să avem prieteni... Adevăraţi... În săptămâna următoare am primit deja interfaţa şi în urma testelor făcute pe un TS 850S, în mai bine de o luna, pot spune că funcţionează ca una industrială (pipăită şi testată puţin la YO8KGP). Ce-a ieşit? Puteţi vedea şi dumneavoatră. Menţionez că pentru orice informaţie sau comandă de kit puteţi contacta pe Teo la adresa: yo8rcm@gmail.com.

DIGIBOX 2

Interfaţă USB izolată TRX – PC
version 2.1

F/YO8RCM & F4FNA 2011
contact: digibox2@gmail.com

Interfaţa DIGIBOX 2 a fost proiectată pentru traficul în modurile digitale. Acestă unitate reuneşte într-o singură carcasă toate componentele electronice necesare. Principala caracteristică este izolarea galvanică intre emiţător şi PC. Echipata cu o placă de sunet şi o interfaţă de conversie USB-RS232TTL, este recunoscuta de către toate programele dedicate modurilor digitale.

Specificatii:

Interfaţă USB 2 compatibilă
Izolare galvanică PC - TRX ................................ 2500V
USB - RS232 TTL Sistem de CAT, PTT şi CW KEY (FT232RL)
USB placa de sunet pentru decodarea digitale :
Esantionare ........................................................16 bits/48KHz
Intrare audio ............................................... Jack 3,5 mm MONO
Ieşire audio ............................................... 3,5 mm stereo jack
Mufă de ieşire spre PC .................................... mini USB
Nivelul de intrare BF reglabil prin potenţiometru
Nivelul de ieşire BF reglabil prin potenţiometru
Memory stick USB (opţional)
Alimentare 13v de la TRX
Priză USB in faţă
DB9F pentru conectarea la TRX
pinul 1 .................................... RX BF
pinul 2 .................................... RX CAT Sistem
pinul 3 .................................... TX CAT Sistem
pinul 4.................................... RTS (TRX CW)
pinul 5 .................................... GND TRX
pinul 6.................................... BF TX
pinul 7 .................................... V. ALIM. TRX
pinul 8 .................................... NC
pinul 9 .................................... DTR (TRX PTT)

Lumini LED-uri:
RX CAT Sistem ............................... VERDE
TX CAT Sistem ................................ ROSU
DTR (TRX PTT) ............................... ROSU
RTS (TRX CW.) ............................... VERDE
Cartea sunet ................................... ALBASTRU

Dimensiuni (L x l x i): 105X66X25 mm
Greutate: 135g

DESCRIERE TECHNICA

FATADA


figura 1


Pe partea din faţă a unităţii (figura 1), sint prezente elemente de reglaj, de conectare şi de afişare:
Indicatoare LED pentru RX şi TX de CAT Sistem,
Indicator LED pentru placa de sunet ,
Indicatoare LED pentru semnalele DTR (PTT) şi RTS (CW ).
Cele trei elemente de conectare:
Priză USB (care este izolată electric faţă de PC),
Cele două mufe de pe placa de sunet (HP şi MIC) pentru monitorizarea nivelurilor BF. Amintiţi-vă că pe ieşirea HP iese BF pentru modularea emiţătorului şi intrarea
MIC intră semnalul audio de la receptor.
Cele două potenţiometre pentru reglarea nivelul de BF-RX si BF-TX.
SPATELE


figura 2

Partea din spate a unităţii are doi conectori: DB9 pentru conectarea cu TRX-ul şi mini-USB pentru conectarea la PC.

PUNEREA IN FUNCTIUNE

Configurarea ştrapurilor:
Semnalele pentru comenzile CAT Sistem, PTT şi CW-KEY sint buferizate şi disponibile in polarizare directa sau inversată. Ele sint configurabile în funcţie de fiecare tip de TRX, cu alocarea de RTS pentru CW-KEY şi DTR pentru PTT.
Schimbarea polaritatii se face cu ajutorul ştrapurilor de la conectorul J4, în interiorul cutiei (figura . 3)


figura 3

Atenţie, sensul figurii 3: placa DIGIBOX2 cu conector DB9F la dreapta.

Exemplu pentru configurarea ştrapurilor:

Yaesu FT817/57/97 si ICOM IC7000(figura 4)


figura 4

Kenwood TS450 / 850 / 950 / 2000 (figura 5)


figura 5

SCHEMA: Partea I: Circuite de izolare şi de alimentare.


figura 6

Partea a II-a: circuite de conversie, configurare si de ieşire spre emitator-receptor.


figura 7

CABLURI

Conexiunea la PC-ul este printr-un cablu mini-USB - USB A.

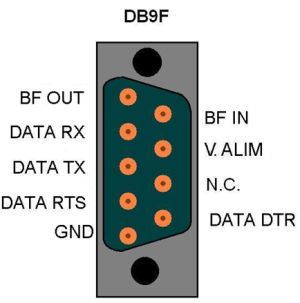

Având în vedere diversitatea tipurilor de transceivere, trebuie să vă construiti cablul potrivit pentru transceiverul dumneavoastra. Conectorul DB9F prevede urmatoarele semnale:


figura 8

Exemplu: cablu pentru Yaesu


figura 9

Exemplu: cablu pentru ICOM


figura 10

Mihai Enea YO8CYN

Articol aparut la 12-3-2012

9007

Inapoi la inceputul articolului

Comentarii (7)

  • Postat de Costel - YO8BND la 2012-03-12 14:52:44 (ora Romaniei)
  • OK, un lucru bun pt field-day,1). daca se poate manevra si transceiverul cu aceasta interfata , eventual sub un anume prgram (hamradio, etc),benzi, moduri, etc, 2). la ce pret ar fi, eventual si cablurile pt ft897, 3). daca cunoasteti ce poate face "miniRadiomodem-PC-COM 96", se ataseaza lamufa seriala de la PC,...tnx

  • Postat de Mihai - YO8CYN la 2012-03-12 17:54:01 (ora Romaniei)
  • Costele, salutare!
    1. da, se poate manevra transceiverul fara probleme, cu HRD sau alte programe.
    2. pentru pret pentru ca el difera de la caz la caz, functie de ce vrea operatorul ( cu sau fara cabluri si mufe...etc) sau alte informatii,
    scrie la: yo8rcm@gmail.com.
    3. Nu avem informatii. 73 si succes in activitatea cu cei mici.

  • Postat de Florentin - YO9CHO (yo9cho) la 2012-03-13 11:09:15 (ora Romaniei)
  • Felicitari Teo! Imi place cum a iesit.

  • Postat de Gabi - YO3CEN la 2012-03-14 20:36:55 (ora Romaniei)
  • Articolul pare o reclama de vanzare. Pozele sunt ilizibile iar interfata este mult prea complicata fata de cerintele unei interfate clasice CAT si audio. Pe partea de audio eu folosesc de multi ani schema de aici :http://www.qsl.net/wm2u/interface.html - prima poza cu REF A si B. Cea fara transformatoare si alte alea. Intefata a fost folosita de mine pe Kenwood-uri, Icom-uri si Yaesu. Pentru partea de CAT am folosit interfete simple cu Max232(Kenwood) sau interfete cu convertor USB-serial(Yaesu).

  • Postat de theo - YO8RCM la 2012-03-20 19:00:16 (ora Romaniei)
  • Imi pare ca articolul lui Mihai pentru DIGIBOX2 apare ca o reclama comerciala pentru unii radioamatori! In primul rind e prezentarea une realizari technice, nu tip " descoperit america ", ci una care da satisfactie unor radioamatori in modurile digitale. Articolul prezinta principalele caracteristici , ideia si mai ales schema de realizare ( contrar produselor comerciale ). Interfata nu e deloc complicata : luati un hub-usb, bransati in el o carte sunet si un convertizor usb-rs232 = digibox2 (aproape)!
    Ceea ce e inedit la aceasta interfata e ca separarea galvanica intre PC si TXRX se face pe usb, ceea ce mult mai avantajos din punct de vedere al benzii trecere audio si al Cat-ului( chiar si financiar e interesant!).
    Pentru cei care vor un document mai clar, o simpla cere ( fara dop!) la digibox2@gmail.com !
    Pentru cei ce vor sa cumpere, o simpa cere de precomanda la digibox2@gmail.com !
    73, theo

  • Postat de Frank O'Phon - (neradioamator) la 2012-03-26 05:06:34 (ora Romaniei)
  • am inteles, nu e reclama comerciala, e reclama tehnica: luam o carte, o bransam cu un convertizor sau facem o simpa cere.

  • Postat de Florentin - YO9CHO (yo9cho) la 2012-03-30 09:01:03 (ora Romaniei)
  • Si daca ar fi o "reclama comerciala", ceea ce vad, este un produs util activitatii radioamatoricesti.Ma bucur sincer ca din '89 si pana acum, in sfarsit apare un produs comercial al unor radioamatori ROMANI, care nu "canta in metrou" la Paris (exemplul nu este cel mai bun, deoarece am avut ocazia sa ascult un cantaret roman deosebit in metroul francez-un om de toata admiratia), ci, electronisti de valoare care s-au gandit si la acest segment.
    Ma bucur si in acelasi timp sunt trist ca in tara, initiativa lasa de dorit.Poate ar mai trebui sa ne schimbam optica si sa incepem sa ne gandim la ce putem face noi si mai ales sa ce VOM FACE sa fie competitiv.
    Eu le urez succes si astept noi realizari.
    73!
