EXPERIENTE CU ROTOARE DE ANTENA

Partea a III-a

Tibor Ferencz YO6CBI

In primul rind trebuie sa multumesc radioamatorilor care au comentat celealte doua articole despre rotoarele pentru antene.

In episoadele anterioare am incercat sa adaptez alte piese pentru un rotor de antena, insa aici vreau sa va arat un rotor de antenna pentru alte scopuri, mai precis cum se modifica un rotor de antena parabolica, pentru un rotor care permite rotarea unui antene DELTA.

Acest rotor se invirte doar aproape 160 (+/- 80) grade, insa umbland putin in interior, se poate modifica prin deplasarea limitatoarelor de capat, sa invarte chiar si peste 180 grade (+-90) grade maxim.

Din pacate nici aici nu se poate concepe lucrarea mai ales pe un balcon fara o bormasina, flex si un aparat de sudura, insa aici am eliminat problemele de strungarit. Totodata cred ca este si cel mai ieftin rotor posibil, chiar si pentru o greutate mai mare!

Deci se achizitioneaza un rotor de antenna parabolica cum ar fi MONTURA H–H OPTIBOX DM 3800 http://www.mondoplast.ro/Montura-H-H-Optibox-DM3800-pg_ft-3976 si pozitionerul STRONG SRT DIGIBOX http://www.mondoplast.ro/Interface-box-Strong-SRT-DIGIBOX-pg_ft-1487 nu neaparat de pe situl prezentat...

Dupa cum se vede, suportul a fost intors cu 180 de grade, trebuia modificat si o gaura de prindere, am sudat o saiba! HI, iar la partea de jos a suportului am sudat sistemul de prindere pe teva de sustinere.

Pe rotorul axului am montat o teva de aluminiu al carui perete este destul de gros, si prins cu un surub. Pe aceasta teava va veni montat cadrul pentru antena Delta.

Pentru a suporta o greutate mai mare, pe acasta teava de aluminu am montat si un rulment pentru a prelua greutatea antenei, dar si pentru eventuale oscilatii in timpul rotirii. Tipul rulmentului este din seria 1210. Aici mentionez carcasa rulmentului care este facut din platbanda, in asa fel a fost eliminata pertea cu strungul. Carcasa rulmentului am sudat-o la suportul rotorului, in asa fel ca totul sa fie demontabil.

Pe a doua fotografie in spatele rulmentului se vede carcasa rulmentului din platbanda.

Cadrul pentru antena este facut din teava patrata, 20x20x2mm, si partea de sus are posibilitatea de a culisa si in acest fel se obtine o deschidera mai mare sau mai mica, in functie de cerinta lungimii unditelor si a rezonatorului.

Intregul montaj al rotorului este acoperit cu o galeata mica din plastic si un support pentru ghiveci de flori, contra apei de ploaie si zapada care ar putea influenta a buna functionarea a rotorului.

Rotirea, alimentarea si programarea se fac doar pe un singur cablu, un cablu TV de 75 Ohm. Prima programare se face la rece pe sol si se programeaza din 10 in 10 grade (gradele sint marcate pe rotor) obtinand in asa fel 180 grade, (dupa setarea mecanica a limitatoarelor, cap de curse) exact cit este nevoia unei antene Delta.

Personal am folosit acest rotor timp de 2 ani fara probleme cu 4 bete de pescuit pentru benzile de 14, 21 si 28 MHz, insa am fortat montand inca 4 bete, pentru 18, 24 si 50 MHz, partea mecanica a suportat absolute toate capriciile vremii, doar surubul de 8mm cu care a fost prins pe rotor acel tub din aluminiu, pur si simplu s-a rupt in patru!

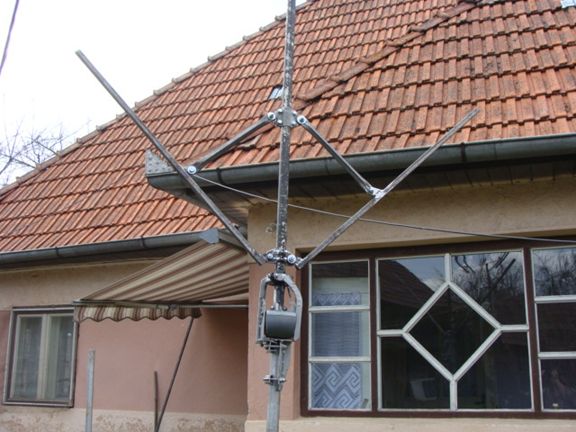

Prima foto cu 4 bete de pescuit, iar a doua cu 8 bete.

Ca rezultate, pot sa spun ca este net superior unei antenna HEXA, am putut compara in acelasi timp si in aceleasi conditii ambele antene, fiindca pe langa Delta se afla si un Hexa. si bine inteles ambele antene rotabile! Hi.


Aceste fotografii au fost facute acum 3 ani.

Daca cineva este interesat de construirea rotorului, cu mare placere stau la dispozitia dvs.

P.S. Astept orce reclamatie in legatura cu construirea rotorului, chiar si in cazul calitatatii sudurii!

Tibor Ferencz YO6CBI
