| #V-229260 - HVPS-2 (High Voltage Power Sup |
| Tipul anuntului: | Vanzari | |
| Categorie: | KITURI SI MONTAJE ELECTRONICE | |
| Anunt introdus la: | Miercuri, 5 feb 2025 - 15:24:07 | |
| Ultima actualizare la: | Miercuri, 5 feb 2025 - 15:34:32 | |
| Autor: | Stoenica Sorin (yo9hvp) | |
| Indicativ radio: | YO9HVP | |
| Email: | ||
| Telefon: | 0763550417 | |
| Adresa postala: | ||
| Pret: | 100 LEI | |
| Informatii suplimentare: | ||

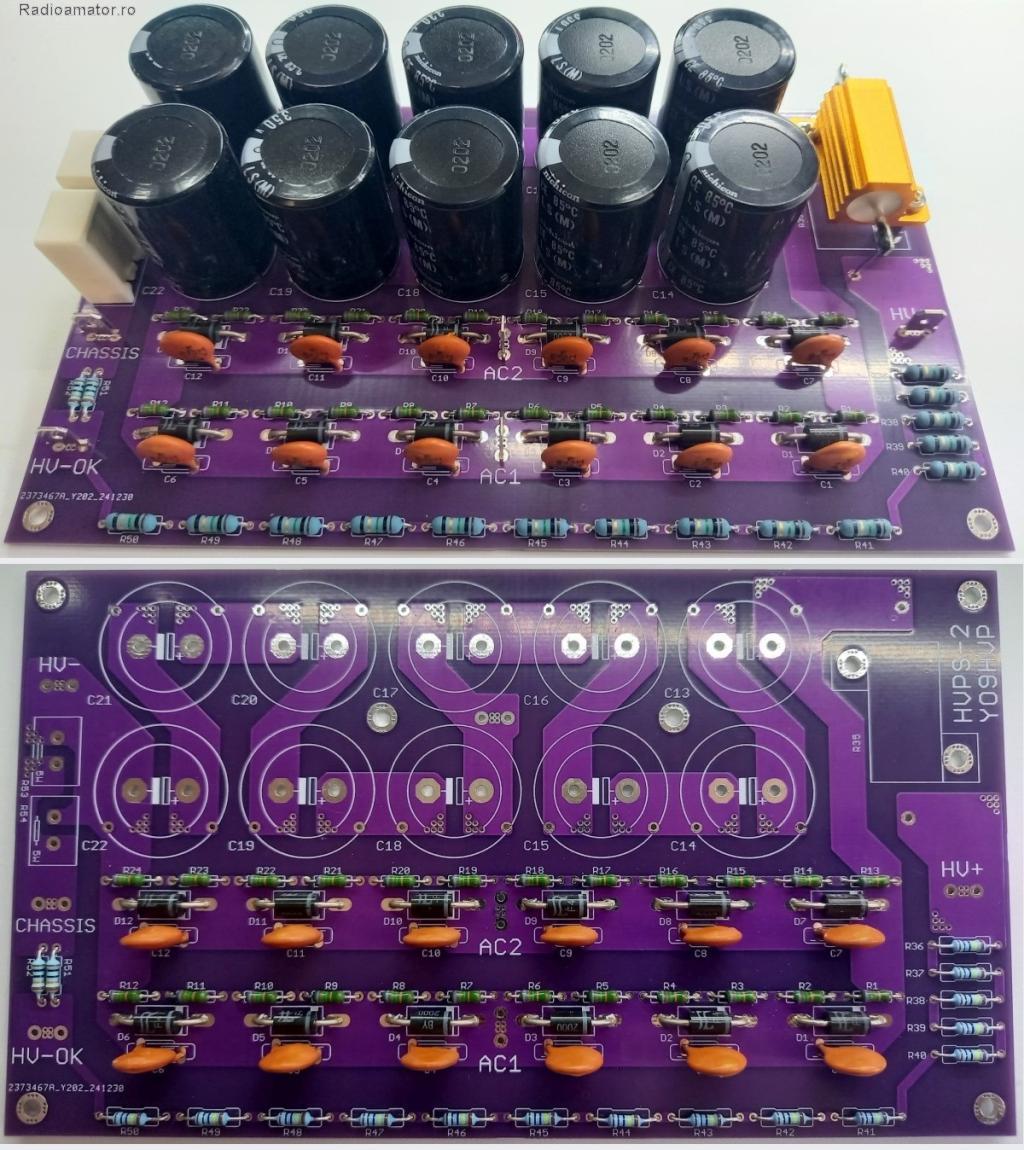

| HVPS-2
HVPS-2 (High Voltage Power Supply) este un Modul de sursă de alimentare HV(High Voltage) destinat utilizării în construcția de amplificatoare liniare de RF cu tuburi electronice. HVPS-2 poate fi implementat în amplificatoare de până la 2,5-3 KW. Tensiunea de ieșire este de pana la maxim 4250Vcc(3750Vcc recomandat), curent maxim de pana la 2.5A. HVPS-2 poate fi configurat atât ca redresor dublă alternanță cât și redresor cu dublare de tensiune, în acest ultim caz redresarea fiind simplă alternantă. HVPS-2 conține și rezistorul de limitare(Glitch Resistor) al curentului în cazul unor descărcări accidentale ale tubului. Deasemenea are integrat și un divizor rezistiv care poate fi configurat în funcție de aplicație să ofere informația HV-OK pentru modulul de control și protectie al amplificatorului RF de putere. Între bornele HV- și Sasiu(Chassis) HVPS-1 are inserată rezistența pentru protecție(Safety Resistor) în cazul în care din diverse motive se întrerupe conexiunea dintre HV- și Catodul Tubului de putere. HVPS-2 a fost conceput cu componente discrete de foarte mare calitate care întrunesc exigențele cerute în aplicații de anduranță și regim greu(Heavy-Duty), tensiuni și curenți mari, temperaturi ridicate și condiții de umiditate. În scopul suportării unor tensiuni foarte ridicate, în procesul de rutare/proiectare a PCB-ului au fost dublate toate traseele de putere, atât pe stratul Bottom cât și pe stratul Top, încât să suporte curenți mari, chiar dacă traseele au fost îngustate în mod special pentru a diminua posibilitatea conturnării între trasee în condiții de umiditate crescută. Deasemenea a fost ales un stratificat(PCB) special pentru temperaturi înalte (FR4-TG170) care rezistă la temperaturi de până la 170 grade celsius. - Tensiunea maximă de ieșire: 4250Vcc. - Tensiunea maximă de intrare: 3000Vca(redresare dublă alternantă). - Tensiunea maximă de intrare: 1500Vca(redresare simplă alternantă, configurație de dublor de tensiune). - Curentul maxim de ieșire: 2,5A. - Capacitatea de filtrare: 10 capacitori cu diametrul maxim de 25mm de tip ''SNAP-IN'' cu pinii la 10mm. Maxim 39uF/4500V in cazul folosirii unor capacitori de 390uF/450V. - Putere Maximă: 3000W. - Dimensiuni reduse ale modulului 190X108 mm. - PCB FR4 de înaltă temperatură, dublu strat, treceri metalizate si dublarea tuturor traseelor pe ambele straturi. - Componente Brand Name de cea mai înaltă calitate. Pret PCB: 100 Lei Pret PCB plantat, fara capacitorii electrolitici: 180 Lei Pret PCB plantat, cu 8 capacitori de 330uF/350V NICHICON: 260 Lei Pret PCB plantat, cu 10 capacitori de 330uF/350V NICHICON: 280 Lei Disponibilitate limitata !!! Expediez prin Posta Romana - ramburs, 20 Lei. Expediez prin FanCourier - ramburs, 35 Lei. | ||
|
| ||
